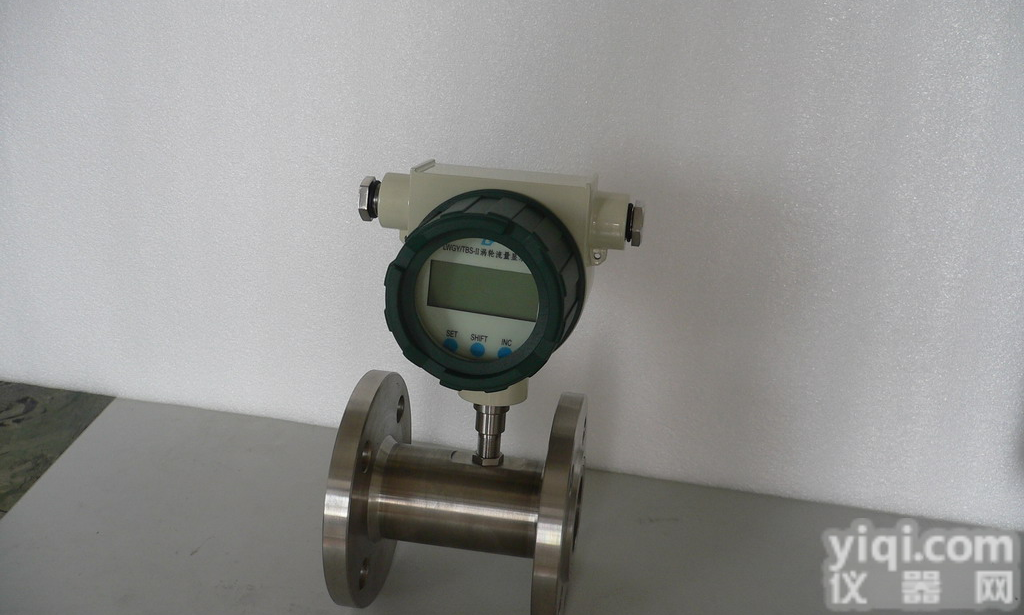

智能涡轮流量计、智能流量计、斯秘特流量计

品Pai：	天津斯秘特	型号：	LWGY-25
类型：	叶轮式流量计	测量范围：	1-10（m3/h）
精度等级：	0.5	公称通径：	25（mm）
适用介质：	水、液体	工作压力：	0-16（MPa）
工作温度：	0-120（℃）

LWGY型液体涡轮流量计由涡轮流量传感器与接收电脉冲信号的智能显示仪表组成。用来测量封闭管道中低粘度液体的瞬时体积流量和总量，在石油、化工、冶金、航空和科研等部门获得广泛应用。 LWGY型液体涡轮流量传感器由涡轮本体和前置放大器组成。显示仪表采用我公司研制生产的SMIT-E-Y01型智能流量积算仪。 本流量计执行国家JG198-94检定规程和Q/12KF3989-2001 LWGY系列涡轮流量计企业标准。二、流量计结构及工作原理1. LWGY型液体涡轮流量计结构由以下两大部分组成。

流量计积算仪 A1--操作器接口 A2--输出接口 A3--显示窗口 A4--积算仪外壳

D--LWGY型涡轮流量传感器 D1--整流器 D2--叶轮 D3--线圈

2、流量计工作原理传感器的工作基于力矩平衡原理，当液体流经传感器时，在特殊结构整流器（D1）的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，在加速流体作用下，叶轮（D2）产生转动力矩，在克服摩擦力矩和流体阻力后，涡轮开始旋转，在一定流量范围内，涡轮的转速与流量体积流量成正比。叶轮旋转切割磁力线，周期地改变线圈（D3）中的磁通量，使线圈两端感应与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后送入流量积算仪（A）进行运算处理，并就地显示于LCD上。三、技术性能

项目 型号	公称通径(mm)	流量范围（m³/h）			被测液体温度（℃）	公称压力Mpa
		0.2	0.5	1
LWGY-8	8		0.4~1.2	0.25~1.6	-15~+70	1.6
LWGY-15	15	1.2~4	0.6~4	0.4~4
LWGY-25	25	3~10	1.2~12	1.2~12
LWGY-40	40	8~25	3~30	3~30
LWGY-50	50	12~40	5~50	5~50		6.3 2.5
LWGY-65	65	6-50	7~70
LWGY-80	80	30~100	16~100	12~120
LWGYG-100	100	50~160	25~160	20~300
LWGY-150	150	100~300	50~300	40~400
LWGY-200	200		100~600	80~800
LWGY-250	250		160~1000	120—1200		2.5
LWGY-300	300		250~1600
LWGY-350	350		200~2000
LWGY-400	400		400~2500
LWGY-500	500		600~4000

电子表头使用说明一、功能 1．1显示功能累积流量和瞬时流量。 1．2操作同时按“ ”和“ F ”两键，液晶显示一点系数。（为10%流量系数），然后依次按“ F ”键，液晶显示2、3、4。其中2为50%流量系数，3为流量系数，4为4-20mAZ大流量。 1．3液晶显示的每点系数上行为该点的脉冲数/秒，下行为该点的脉冲数/立方米。 1．4电源现场指示为3.6V，防爆锂电池。远传24V（4-20mA）引出接线。红为正数，蓝为负数。二、电子表头（积算仪）使用方法。2．1“ ”为位移键，“ ”为置数键。2．2按“ +F ”键为清累积（清零）。2．3置好系数，1-4后，再按“ ”和“ F ”两键，为复位。显示：Q为流量。液晶上行为瞬时流量m3/h。下行为累积流量m3.2．4误差修正。（每点系数计算）新系数=原系数×（1+误差）误差=(表指示值-标准值)/标准值三、常见故障3．1液晶:瞬时和累积有显示但不走： a）卡表，需清洗流量计。 b）积算仪死机，断电从新上电。这种情况及少见。3．2液晶不显示：电源断线。3．3突然误差太大，叶轮损坏，需更换叶轮（可向厂家购买）。
