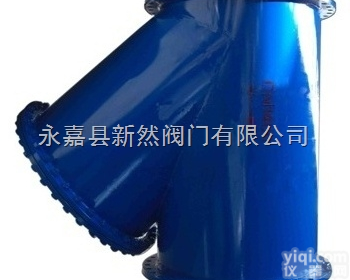

大口径Y型过滤器

产品信息
大口径Y型过滤器是一种比普通Y型过滤器口径大很多的过滤设备，该产品适用于口径较大的管道设备上使用，通常在大型项目上比较常见，我厂常年备现货DN300以上至DN600以下口径，压力0.6-2.5Mpa，更大口径Y型过滤器可按客户需求承接定制。

一、大口径Y型过滤器产品概述

大口径Y型过滤器是一种比普通Y型过滤器口径大很多的过滤设备，该产品适用于口径较大的管道设备上使用，通常在大型项目上比较常见，我厂常年备现货DN300以上至DN600以下口径，压力0.6-2.5Mpa，更大口径Y型过滤器可按客户需求承接定制。

我厂生产的大口径Y型过滤器口径DN15mm-DN600mm为整体铸造而成，DN700mm-DN2000mm由钢管焊制而成。

二、大口径Y型过滤器主要零件部件材料表

序号

零件名称

材料名称

GL41H-C

GL41H-P

GL41H-PL

GL41H-R

GL41H-RL

1

法  兰

WCB

304

304L

316

316L

2

阀  体

WCB

304

304L

316

316L

3

滤  网

304、304L、316、316L

4

螺栓螺帽

WCB/35#

304

304L

316

316L

5

垫  片

金属石墨、聚四氟乙烯

6

排污口

WCB

304

304L

316

316L

7

阀  盖

WCB

304

304L

316

316L

三、大口径Y 型过滤器主要执行标准表

设计标准

HG/T 21627-91、GB/T 14382-93、SH/T 3411-99

法兰标准

GB/T 9112-2000、HG 20592-97、HG 20615-97

结构长度标准

GB/T 12221

试验与检验标准

JB/T 9092

四、大口径Y型过滤器主要外型尺寸表

公称压力

PN(MPa)

公称通径

DN(mm)

尺寸(mm)

L

H

1.6

DN15

130

69

DN20

145

70

DN25

160

72

DN32

180

90

DN40

200

110

DN50

220

120

DN65

250

150

DN80

285

180

DN100

300

190

DN125

350

215

DN250

380

250

DN200

480

290

DN250

560

355

DN300

610

420

DN350

695

500

DN400

780

620

DN450

850

700

DN500

900

765

DN600-DN2000

按客户需求定制

大口径Y型过滤器可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774。更多Y型过滤器相关产品介绍请浏览：

http://www.guolvqic.com/篮式过滤器

http://www.hanyuev.com/排泥阀

本产品详细参数请浏览：http://www.guolvqic.com/content4_317.htm大口径Y型过滤器
