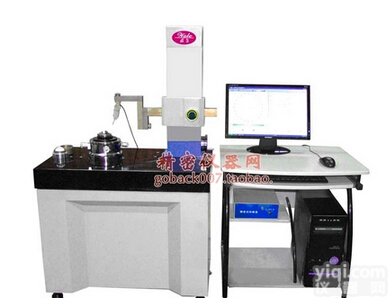

威尔量仪RA120C圆度仪

是否提供加工定制：	是	品Pai：	陕西威尔
型号：	RA120C	测量精度：	1um
外形尺寸：	150*150*180（mm）	重量：	150（kg）
适用范围：	1mm--150mm

RA120 C型圆度仪技术描述1、RA120C型圆度仪概述陕西威尔推出的RA120C型圆度仪是代替进口圆度仪的理想产品。RA120C型圆度仪采用高刚性精密气浮轴承为测量基准，精度高，寿命长；电气控制系统采用模块化、高精度数据采集处理系统，精度高，故障率低，且维护简易。RA120C型圆度仪无论是测量精度还是测量项目，均接近进口高端圆度仪，在国内行业内处于领先。2、技术特点u气浮运动轴系u关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久u对使用环境无特殊要求，可在车间环境下使用u强大的消偏心功能，方便用户快速测量、同类工件的测量做到即放即测无需调整u业内领先的高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收，能在-70。C~+70。C的温度区间内稳定工作u模块化设计使用户维护成本降至Z低uPC配置灵活，可据根用户要求配置u具有针对性、专业性的系统保证测量的实时性及系统的稳定性3、测量能力 3．1评价项目各种环形零件的圆度、垂直度、同轴度、同心度、平行度、平面度、跳动3．2分析能力波纹度分析、频谱分析、轮廓度分析、缺口/毛刺自动剔除、波形分析、谐波分析圆度评定方式(4种)：Z小区域法、Z小二乘法、Z小外接圆法、Z大内切圆 圆度滤波档位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、 15-250 滤波形式：高斯（ISO标准）、2RC可按要求定制Z大1500rpa的滤波器4、技术规格

项目		RA120通用系列
型号		RA120C
主轴精度		±0.025μm
系统精度		≤0.05μm
圆周采集点		4096点/圈
半径量程		600μm(精度保持0.05μm)
Z小分辨能力		0.01μm
Z大放大倍率		20万倍
消偏心能力		70%，方便用户快速测量
测量 范围	承载	15Kg（可选23Kg，43Kg，更大需定制周期）
	内径	Z小可选配1mm
	外径	工作台直径Ф150mm，回转直径320mm可扩展
	高度	200mm可选配至500mm更高需定制周期
使用 环境	电源	AC 220V±10% 50Hz
	工作压力	0.40～0.43MPa
	气源压力	0.45～0.80Mpa (气源质量要求：无水无油)
	气源流量	≥0.2m³/min
	环境要求	温度：10～30℃；相对湿度：＜85%

5、仪器配置

配置	数量	备注
回转轴系	1	气浮轴系
调整机构	1	方便快捷，直观读数
立柱构件	1
横梁构件	1
基础平台构件	1	大理石平台
台架	1	抗振结构
电脑台架	1	套
传感器	1	电感式
采集模块	1
调理模块	1	精度业内领先
数据处理模块	1	精度业内领先
计算机	1
彩色打印机	1
中文软件包	1
仪器配件
校正标准件	1	标准玻璃半球，标准件共2件/组
三维调心调平工作台	1
三爪定心夹盘	1
红宝石测针	1	标配Ф2，可根据工件选配
