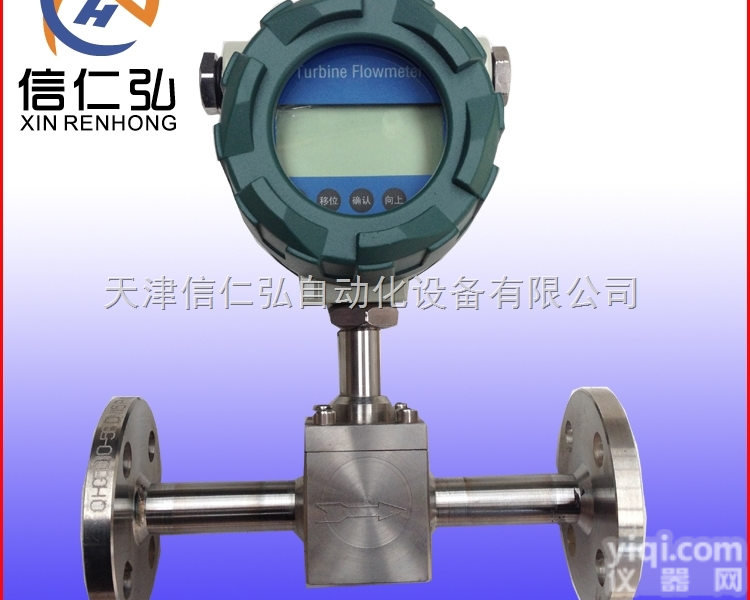

气体涡轮流量计，涡轮流量计，流量计，叶轮式流量计

工作压力：

1.6,2.5,4.0（MPa）

公称通径：

20-300（mm）

工作温度：

-30-60（℃）

加工定制：

是

测量范围：

0.1-6500（m3/h）

类型：

叶轮式流量计

型号：

LWQ

精度等级：

±1%

品Pai：

迅尔（Sure）

适用介质：

气体

1、LWQ简介
   LW Q系列气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量

2、LWQ产品特点
1) 采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
2) 采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。
3) 采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
4) 按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
5) 采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
6) 流量计表头可180°旋转，安装使用简单方便。
7) 高精确度，一般可达±1.5%R、±1.0%R。
8) 重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
9）可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。
产品站 www.sure-meter.com www.tjyibiao.cn www.wojie.net www.bs918.cn

3、LWQ产品分类介绍

仪表型号

LWQ-N

LWQ-S

LWQ-W

LWQ-C

LWQ-D

信号输出

脉冲

4-20mS

无

4-20mS

可选4-20mS/脉冲

供电电源

+24VDC±15%

+24VDC±15%

锂电池

24VDC±15%

24VDC±15%+锂电池

精度等级

2.5～1.5级

1.5～1.0级

1.5～1.0级

测量范围

标准量程

标准量程或扩展量程

标准量程或扩展量程

显示器

无

有

有

温压补偿

无

无

有

通讯接口

无

无

RS485

实时记录

无

无

有

仪表材质

铝合金或不锈钢

铝合金或不锈钢

铝合金或不锈钢

防爆等级

ExdIIWT6或ExiSIICT4

ExdIIWT6或ExiSIICT4

ExdIIWT6或ExiSIICT4

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN25～DN300

DN25～DN300

DN25～DN300

安装方式

法兰安装

法兰安装

法兰安装

介质温度

-20℃～80℃

-20℃～80℃

-20℃～80℃

环境温度

-30℃～60℃

-30℃～60℃

-30℃～60℃

4、LWQ测量范围及工作压力

公称通径

型号

标准量程

耐压等级（Mpa）

（mm）

（m³/h)

DN20

LWQ－20

S

2.2-25

1.6,2.5,4.0

W

4-40

DN25

LWQ－25

S

2.2-25

1.6,2.5,4.0

W

4-40

DN32

LWQ－32

S

5-50

1.6,2.5,4.0

W

6-60

DN40

LWQ－40

S

5-50

1.6,2.5,4.0

W

6-60

DN50

LWQ－50

S1

6-65

1.6,2.5,4.0

S2

10-100

W1

5-70

W2

8-100

DN65

LWQ－65

S

15-200

1.6,2.5,4.0

W

10-200

DN80

LWQ－80

S1

13-250

1.6,2.5,4.0

S2

20-400

W

10-160

DN100

LWQ－100

S1

20-400

1.6,2.5

S2

32-650

W

13-250

DN125

LWQ－125

S

25-700

1.6,2.5

W

20-800

DN150

LWQ－150

S1

32-650

1.6,2.5

S2

50-1000

W

80-1600

DN200

LWQ－200

S1

80-1600

1.6

S2

130-2500

W

50-1000

DN250

LWQ－250

S1

130-2500

1.6

S2

200-4000

W

80-1600

DN300

LWQ－300

S

200-4000

1.6
