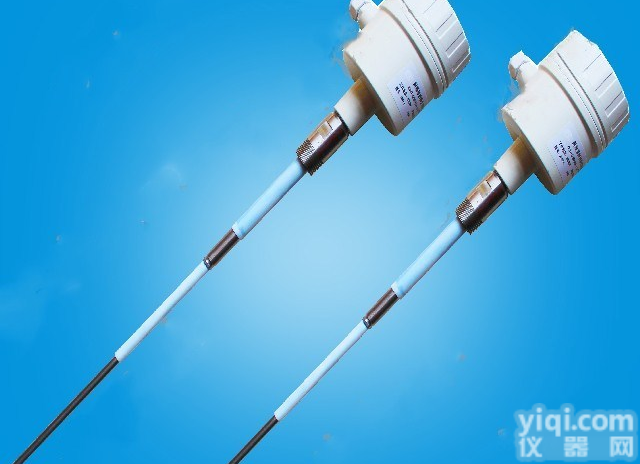

BT201B射频导纳物位计

一、产品特性

      BT200系列射频导纳物位计是一种测量液体、固体、界面和泡沫的极好的物位变送器。在极端工艺条件下工作，其温度从-200～400℃和压力真空(FV)到525bar，性能优异，适用范围广。

       采用射频导纳技术，对被测介质的电容、电阻、电感进行连续检测，并通过智能电路将其转换为物位信号，由于其同时检测多个物理量且这些物理量之间存在相互联系，故其中某个物理量的单独变化不会对物位信号造成影响，能有效避免飞料、挂料、沾料、受潮等造成的影响；其特有效屏蔽技术确保测量不受介质蒸气，产品沉淀，尘埃和冷凝的影响而获得极高精度的测量。独特的机械探头设计，与高性能变送器的匹配，性能价格比高，可选择多种电极，防腐、防导电等。

二、技术参数

      1.电源： 12～40VDC

      2.输出：   4～20mA

      3.环境温度：  -40～125℃

      4.负载：24VDC时600Ω

      5.响应时间：标准0.2秒，0.5～30秒（可调）

      6.线性度：±0.25%

      7.温度影响：±0.25%/30℉或±0.1PF

      8.传感元件安装 ：3/4" NPT或法兰安装

三、安装简图

左侧为正确安装图，右侧为错误安装图。
