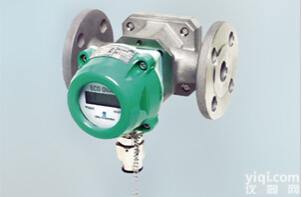

椭圆齿轮流量计 流量计 原油流量计 齿轮流量计 卧式流量计

产品信息
是否提供加工定制：是品Pai：斯科特
型号：SKT-LC类型：容积式流量计
测量范围：0-100（m3/h） 精度等级：0.5
公称通径：DN10-200（mm） 适用介质：原油 液体
工作压力：15（MPa） 工作温度：80（℃）
一：概述SKT-LC型椭圆齿轮流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。与中仪机械批控器或电子批控器组合，可实现不同型式的灌装，批控等多种功能。产品特点：SKT-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量SKT-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量SKT-LC-B型 广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量◆技术数据普通铸铁型（A）、铸钢型（E）、不锈钢型（B）­­­­二：功能框图三：特点流量计所有零件表面均经精密加工而成，无铸造表面，表面光洁美观。流量计采用，无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度。流量计采用防水设计。流量计现场可显示累积流量、瞬时流量、单次流量等。流量计执行标准：NIST（美国技术标准局专业标准）ZBN12001-87《容积式流量计通用技术条件》QB/SML01-2001《椭圆齿轮流量计》四：技术指标允许基本误差:±0.1% 、±0.2% 、±0.5%公称通径DN（mm）:4～300公称压力PN（M.Pa）:铸铁（A）、不锈钢（P） 1 .0 、1.6、2.5、4.0、6.3铸钢（E）2.5、4.0、 6.3 、9.6被测液体温度:低温型：-40～ +60℃　 常温型-10℃～ +80℃中温型-10℃～ +200℃高温型-10℃～ +300℃被测液体粘度(mPa.s):0.3～ 50000管道连接:GB/T9118-2000(ZG标准法兰)；NIST（美国标准法兰）；BSPT（英国标准管螺纹）：NPT（美国推拔管螺纹）；现场显示：99999,999 L（累计流量）9999,999.9 L（单次流量）9999,999.9 L（瞬时流量）输出信号：脉冲信号、4～20mA、1-5V、4～20mA +HART协议、MODBUS支持RS232、RS485通讯（任选）防爆等级：EXiaIIBT5EXiaIICT5防护等级：IP65五:主要零件材料组合

主要零部件名称

材料组代码

F1

F2

F3

F4

F5

F53

铸铁

铸铝

铜基合金

铸钢

铸铁

铜基合金

铸铁

铸铝

不锈钢

铸钢

铸铁

不锈钢

石墨或不锈钢

304不锈钢

石墨

不锈钢

316L不锈钢

不锈钢

石墨

壳体

●

●

●

●

●

●

齿轮

●

●

●

●

●

●

盖板

●

●

●

●

●

●

轴承

●

●

●

●

●

●

●

●

推 荐

使 用

条 件

工作压力< 1.6MPa，介质要求清洁，对钢、铁不具有腐蚀性的介质

工作压力>1.6MPa，介质要求清洁，对钢、铁不具有腐蚀性的介质

工作压力< 1.6MPa，介质粘度较差的液体（如汽油）或者自流场合

工作压力>1.6MPa，介质要求有一定的清洁度或腐蚀性，

酸、碱、盐、水等各种介质

流量范围:六、型号代码

公称通径

（mm）

0.2级

0.5级

流量范围 ( m3/h)

流量范围( m3/h)

被测液体粘度( mPa.s)

被测液体粘度(mPa.s)

0.8-2

2-8

8-200

0.8-2

2-8

8-200

4

0.03-0.1

0.025-0.1

0.015-0.1

0.025-0.1

0.015-0.1

0.01-1

6

0.07-0.2

0.05-0.2

0.03-0.2

0.05-0.2

0.03-0.2

0.02-0.2

8

0.10-0.3

0.08-0.3

0.06-0.3

0.08-0.3

0.06-0.3

0.03-0.3

10

0.15-0.4

0.1-0.4

0.08-0.4

0.15-0.4

0.08-0.4

0.04-0.4

15

0.5-1.5

0.35-1.5

0.2-1.0

0.35-1.5

0.30-1.5

0.15-1.5

20

1-3

0.6-3

0.42-2.1

0.75-3

0.5-3

0.3-3

25

2-6

1.2-6

0.84-4.2

1.5-6

1-6

0.6-6

40

5-15

3-15

2.1-10.5

3-15

2.5-15

1.5-15

50

8-24

4.8-24

3.36-16.8

4.8-24

4-24

2.4-24

80

20-60

12-60

8.4-42

12-60

10-60

6-60

100

34-100

20-100

14-90

20-100

16-100

10-100

150

60-200

40-200

20-170

40-200

30-200

20-180

200

120-360

80-360

60-320

80-360

50-360

36-360

250

180-600

120-600

50-540

100-600

80-600

50-500

300

300-1000

200-1000

80-800

200-1000

120-1000

80-800

0.1级流量范围，根据具体使用条件请向金湖斯科特科技有限公司咨询

1

2

3

4

5

6

7

7

8

9

10

11

基本

型号

公称

通径

准

确

度

压

力

级

别

温

度

级

别

显示形式

输出信号

批控形式

材料组别

接口形式

外供电源

内容含义

椭圆齿轮流量计系列

1/8”

1/8”--20”选择一种或以mm

0.1

准确度0.1级(或0.2、0.5)

S1

公称压力0.6M.Pa

S2

公称压力1.0M.Pa

S3

公称压力2.5M.Pa

S4

公称压力4.0M.Pa

S5

公称压力6.3M.Pa

S6

公称压力6.3M.Pa

S7

公称压力10M.Pa

S8

公称压力15M.Pa

M1

测量介质温度：-40—+60℃

M2

测量介质温度：-10—+80℃

M3

测量介质温度：-10—+200℃

M4

测量介质温度：-10—+300℃

N

现场无显示

T

现场显示累积流量

I

现场显示瞬时流量

L

现场显示单次流量（回零计数）

Y

现场大字码回零计数器

P

脉冲输出

4

4-20mA输出

H

4-20ma+HART协议

V

1-5V输出

3

232通讯协议

8

485通讯协议

M

MODBUS协议

C1

机械批控器

C2

电子批控器

F1

F1—F53见零部件材料组合表

J1

NPT 美国推拔管螺纹

J2

SPT英国标准管螺纹

J3

ZG标准法兰

J4

NIST美国标准法兰

V

按5V、12V、24V、36V等填写

椭圆齿轮流量计(普通式)

LC系列轻型椭圆齿轮流量计，是我公司根据市场需要，研制成功的流量计。该产品设计新颖，结构合理。具有重量轻、精度高特点，可广泛用于石油、化工、医药卫生等部门的流量测量。产品特点n测量精度高、流量范围宽、重复性好n螺旋转子转动均匀、震动小、寿命长n对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量n结构简单、外形尺寸小、重量轻n安装容易，表前不需安装直管段技术参数
要构件材料及使用压力(使用压力1.0MPa 1.6MPa)
准确度等级：0.5级，0.2级(一般介质温度-10℃ ~ +60℃)
远传显示现场防爆等级：Exia II CT5
使用介质温度：-20℃ ~ 100℃，在高温调整加散热筒情况下，可达200℃，此时流量范围中Z大流量为原流量计Z大流量的90%,Z小流量为原流量计Z小流量的120%

椭圆齿轮流量计(回零式)

LC系列轻型椭圆齿轮流量计，是我公司根据市场需要，研制成功的流量计。该产品设计新颖，结构合理。具有重量轻、精度高特点，可广泛用于石油、化工、医药卫生等部门的流量测量。产品特点n测量精度高、流量范围宽、重复性好n螺旋转子转动均匀、震动小、寿命长n对被测液体的粘度变化不敏感，尤其适合于粘度较高液体的测量n结构简单、外形尺寸小、重量轻n安装容易，表前不需安装直管段技术参数
要构件材料及使用压力(使用压力1.0MPa 1.6MPa)
准确度等级：0.5级，0.2级(一般介质温度-10℃ ~ +60℃)
远传显示现场防爆等级：Exia II CT5
使用介质温度：-20℃ ~ 100℃，在高温调整加散热筒情况下，可达200℃，此时流量范围中Z大流量为原流量计Z大流量的90%,Z小流量为原流量计Z小流量的120%。

4-20毫安输出信号

传感式计数器是在计数机构中安装了脉冲发讯器，该变送器采用了新型磁敏感集成传感器。可轻易获得可靠的开关讯号，该传感器无触点，具有寿命长，抗干扰能力强，工作频率宽，无火花。不怕油污和灰尘。体积小。

不锈钢流量计

不锈钢指针式计数器是记录椭圆齿轮的流量计，由字轮和指针表示流经仪表的液体总量。

Y型过滤器

U型过滤器
