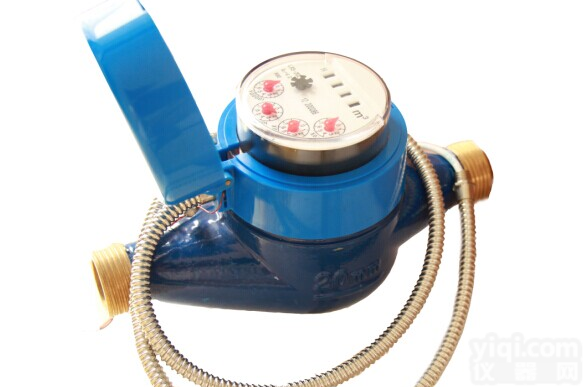

CSL-20 水表 远传水表 冷水表 直读水表 仪表 智能

加工定制：	是	品Pai：	鹭岛
型号：	CSL	类型：	冷水表
结构形式：	直读式水表	精度等级：	B级
公称通径：	20（mm）	公称压力：	1（MPa）
分界流量：	0.2（m3/h）	工作温度：	5-50（℃）
Z大刻度：	99999	Z小读数：	0.0001

CSL型直读水表 15-20一：使用须知CSL型制度水表具有计量准去，远程抄表等特点，适合现代化住宅管理的需要，是当前计量水表中的一种高科技含量的智能化计量器具。各项指标均符合CJ/T224-2006标准，是新一代的职能水表。1.规格和尺寸：

型号	公称通经	L(mm)	B(mm)	H(mm)	连接螺纹
CSL	DN15	165	85.5	108	G3/4
CSL	DN20	195	85.5	108	G1

2.接线盒：接线定义：黄色线电源9V红色线 48黑色线 485B白色线地线GND二：工作条件和安装说明工作条件环境温度：5～50℃相对湿度≤93RH工作环境：B类EI介质温度：冷水表T30热水表T90安装水表通讯连接线安装按照接线定义连接，线与线之间用闭端子夹扣，可以达到IP65防喷淋，需要达到IP68防水等级的在闭端子内灌封密封胶水表安装位置应避免暴晒、污染、水淹，便利拆装。新装管道需将管内砂石、麻丝物清理干净之后再装水表水表必须水平安装，字面朝上；表壳上箭头方向应与水流方向相同。水表不得直接与管道连接，之间应有活动接口水表如安装在锅炉进水管处，应装止回阀。三.使用说明（1）.基表字盘：一般表盘已有数字的，是因出厂前对整表走字检验造成的，不影响使用和计量（2）CSL型直读水表无须用户手动操作，数据采集由数据集中器完成。四．注意事项a.请正确使用水表b.切勿用物体击打表体，以免表体损坏c.请保持表具外壳的干燥清洁，确保表具的正常工作d.清洗时须用中性洗涤剂，不允许用强酸，强碱e.请用户不要私自拆卸水表，在水表上面堆放杂物。f 水表装在锅炉进水管处，如水有逆流现象，要防止回水流经水表，可在水表出口端装止回阀，否则会烫坏内部机件；g使用中如管道内杂质（如棉絮纸屑泥沙等）较多，流水网容易堵塞，使表停走或影响快慢，可送当地自来水公司维修；h 水表外壳漆膜注意保护，以防脱落锈蚀表壳；旋翼式水表是速度式水表的一种，是世界上用得多的水表品种。在国家标准中，速度式水表的定义为“安装在封闭管道中，由一个动力元件组成，并由水流速直接使其获得运动的一种水表”。当水流通过 水表时，驱动叶轮(旋翼或螺翼)旋转，而水流的流速与叶轮的转速成正比，因水流驱动叶轮处喷口的截面积为常数，故叶轮的转速与流量也成正比。通过叶轮轴上的联动部件与计数机构相连接，使计数机构累积叶轮(旋翼或螺翼)的转数，从而记下通过水表的水量。一、多流束水表多流(束)水表：水流通过水表时，有多束(股)水流从叶轮盒四周流人，驱动叶轮旋转。这种水表的公称口径一般为15mm～150mm二、单流束水表单流(束)水表：水流通过水表时，仅有一束(股)水流驱动叶轮旋转。单流水表的公称口径一般为15(或者13)～25mm，体积较小，误差调节装置放置在外部。 水表特点：湿式水表结构：水流入水表后，利用水速推动叶轮旋转经减速齿轮技术机构记录出流经自来水管道体积总量；旋翼液封水表表面积字轮部位采用特技液体封装，表面及字轮不易受水质影响，可长期保持读书清晰；旋翼干式水表，均采用磁传联接，传动阻力小，运转灵敏可靠，计数器采用真空封装，确保传动系统清洁、表面显示系统清晰；旋翼正方向水表是在相应水表基础上改进，无论正或反安装，技术机构都是累加计数。安装时，水表应正向安装。 主要技术性能参数 符合国家GB/T778-1996的规定标准 1、示值允许误差：在从包括Z小流量（qmin）在内到不包括分界流量(qt)的低区中Z大允许误差为±5%； 2、在从包括分界流量(qt)在内到包括过载流量（qs）的高区中Z大允许误差为±2%
