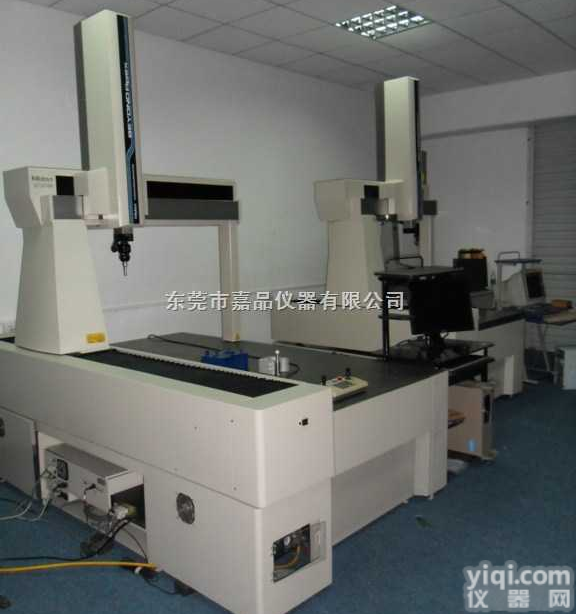

日本三丰三次元，日本三丰三座标

是否提供加工定制：	否	品Pai：	日本三丰
型号：	Crysta-Plus M776	类型：	全自动三坐标测量机
定位精度：	0.003（mm）	外形尺寸：	1078*1082*2285（mm）
适用范围：	五金，电子，机械，模具等

Crysta-Plus M443 / 500 / 700系列196系列 — 手动- 气浮型三坐标测量机手动- 气浮型CMM 的设计旨在达到高精度、低成本、易操作的目的。Crysta-Plus M具有宽泛的应用范围，既可以测量简单的尺寸又可以测量复杂的轮廓。产品特点-高精度的气浮轴承和轻型移动部件, 有效保证了机器操作的稳定性。-在整个测量过程中保持持续精细进给状态。-每个轴都装有单触空气夹钳。技术参数长度标准: 高精度线性编码器导引系统: 气浮轴承轴夹钳: 单触空气夹钳精细进给: 全范围气压: 0.4MPa (0.35MPa: M443, M544 , M574)空气消耗量: 50L/min可确保精度的温度环境* 温度范围16° C - 26° C (15° C - 30° C) 温度变化每小时2.0K 每24 小时5.0K 温度梯度垂直1.0K/m 水平1.0K/m *Crysta-Plus M443单触空气夹钳便于快速定位 Z 轴上符合人机工程学设计的导引夹可确保持续测量 (不包括Crysta-Plus M776 和M7106) 测头照明装置(选用) 用于为测头和测针照明，同时也提供工作环境照明。

型号			Crysta-Plus M544	Crysta-Plus M574
测量范围		X轴	500mm(19.69")	500mm(19.69")
		Y轴	400mm(15.75")	700mm(15.75")
		Z轴	400mm(15.75")	400mm(15.75")
长度标准			反射光栅尺
分辨率			0.0005mm(.00002")
测量精度(20℃±1℃)			E=(3.0+4.0L/1000)μm,R=4.0μm(当使用TP20)
导向方式			各轴均有空气轴承
固定方式			名轴的快速空气夹钳
测量工作台		材料	花岗岩
		工作区域	764×875mm	764×1175mm
		嵌入螺纹	M8×1.25(用于固定工件)
Z大件高度			510mm(20.08")
Z大件重量			180kg(396lbs)
气压			0.4Mpa(4kgf/cm2)
空气消耗量			50升/分(标准状态下)或1.80CMF
尺寸	宽		1078mm	1458mm
	长		1082mm	1082mm
	高		2285mm	2285mm
重量(含底座)			450kg	575kg
