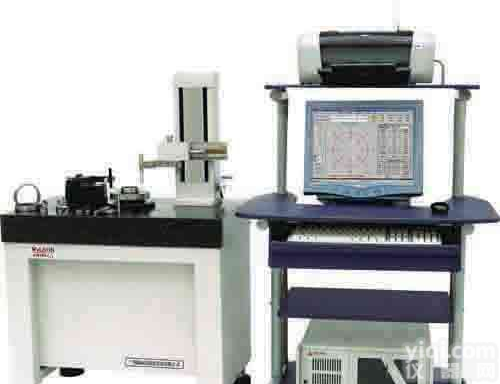

YD200/B油泵油嘴企业专用圆度仪

型号

项目

YD200/A

YD200/B

测量项目

圆度、波纹度。

主轴精度

±0.045µm

±0.035µm

系统精度

≤0.10µm

≤0.08µm

主轴转速

5r/min

转台Z大载荷

10kg

转台有效直径

200 mm

工件Z小内径

3mm

测量高度

300mm

旋转工作台

调平调心

传感器移动

手动调节

量程范围

±25µm,±50µm,±100µm

测量分辨率

0.01µm

Z大采样分辨率

1024点/周

数字滤波档

2-15、2-50、2-150、2-500、15-150、15-250

放大倍数

400、1000、2000、4000、10000、20000、40000、80000、100000

圆度评定方法

Z小二乘圆LSC、Z小区域圆MZC、Z大内切圆MIC、Z小外接圆MCC

其他功能

谐波分析、斜率分析、数据库存档

扩展功能

部分圆弧圆度评定、电机换向器圆度、片间差测量

选配件

精密三爪卡盘、部分圆弧评定软件、电机换向器测量软件

主机外形尺寸

长×宽×高：600mm×300mm×500mm

主机重量

约100kg
