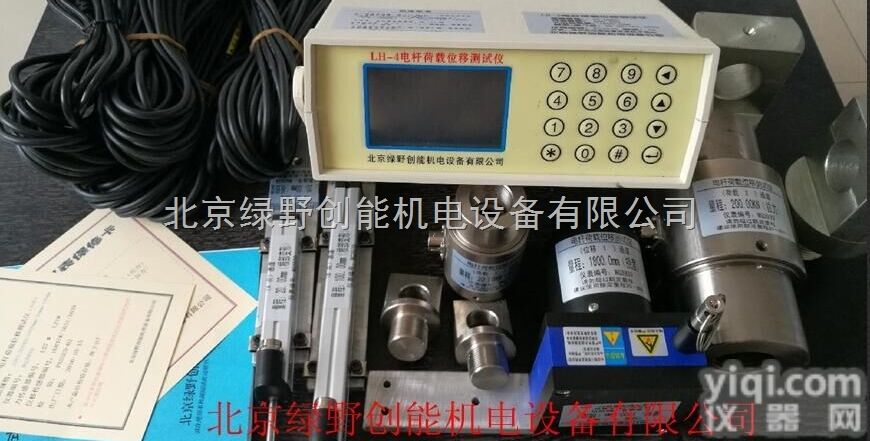

钢筋混凝土电杆力学性能方法

一．钢筋混凝土电杆力学性能方法用途

1. 本测试仪器适用于水泥电杆荷载特性及位移变化测定的专用仪器。

2. 在配置不同的力传感器后，可以扩大到所有杆状材料产品的力学性能检测，也可以在其它荷载及位移的所有场合进行测试。

3. 本机配置一个液晶显示窗口显示日期/时间，荷载拉力，位移和峰值，显示加载速度，显示电池电量，

本机可以配置2个拉力传感器和1个大位移传感器,2个电杆根部位移2和3传感器，拉力Z小显示0.01KN。位移测量显示0.1mm。A点和B点测量显示0.01mm.可在强光下和黑夜可清晰显示数据。

4.本机采用电池供电，可以使用4-5小时。


二．钢筋混凝土电杆力学性能方法参数   功能   使用条件

本机参数配置：

•  荷载测量： 20、200 KN以内力测试。

（＜100KN　读数Z小显示0.01KN.

＞100KN读数Z小显示0.1KN）

2.位移1测量：  1800 mm 以内的位移测量。

         （Z小显示单位  0.1 mm）

•  位移2测量：20mm 以内的位移测量。

（Z小显示单位  0.01 mm）

•  位移3测量：20mm 以内的位移测量。

（Z小显示单位  0.01 mm）

5.显示光源：常亮

6.测量精度　       ≤ 1%.读数±1字　

7.显示调零     自动调零

8.数据存储数量     999条

9.电池电压    　   DC12V、

10本仪表正常使用时间大约4—6小时　

11.使用环境   　-5℃ ～+45℃、80%（相对湿度）

12.充电时间大概为5小时.

三．钢筋混凝土电杆力学性能方法使用方法.步骤

1. 将黑褐色5芯航空插头和仪表后面板上荷载航空插座相旋接，把另一头插座和传感器插座连接。

（选择20KN或200KN的传感器连接插上）

★（正常开机显示时，仪表数字键盘上按 “*”键2秒为选择传感器通道（此*键为循环键，1通道-2通道-3通道-1通道），本机1通道为20KN通道，连接20KN传感器）在显示屏会显示“荷载1”

★★（正常开机显示时，仪表数字键盘上按 “*”键2秒，为200KN通道，连接200KN传感器）在仪表显示屏在显示屏会显示“荷载2”

• 把大位移传感器4芯插座和后面板4芯位移信号插头线旋接.
• 把位移2传感器3芯插座和后面板3芯位移2信号插头线旋接.
• 把位移3传感器3芯插座和后面板3芯位移3信号插头线旋接.

5. 按仪表“ 0”键 为荷载力和所有位移，峰值全屏置零。

要单独置零按“ ↑”或“ ↓”键选择要置零的条目

再按‘’0‘’键即可置零。

6. 若要保存当前屏幕上的数据，按“回车“键

（会记录下日期和屏幕上的参数，可供查询）。

（存储数据查询按“ # ”键进入操作菜单，按键盘数进入子菜单。按“←”键退出

7.按“ * ” 键进入操作菜单，

1传感器标定

2调准时钟：（设定显示的日期和时间）

3记录查询

4记录删除

8.屏幕显示亮度调节，可长按“7”或“8”键来完。

9.仪表屏幕上左上角会显示电池电量标记，电池不足会有报警声，然后会自动关机。

10.充电时间大概为5小时。

四. 从开机到工作时,应有30分钟预热过程,待数字稳定后开始工作。

五.液晶窗口显示的数据是实际测量数据。
