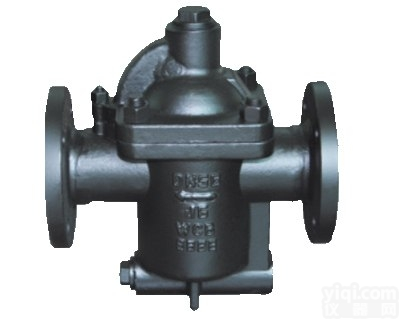

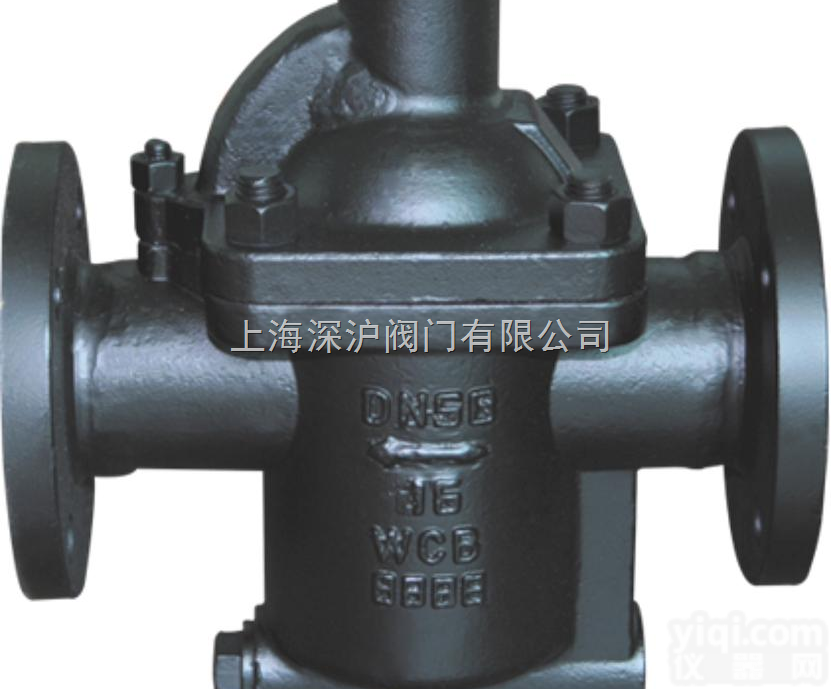

差压复阀钟型浮子式蒸汽疏水阀

产品信息
产品介绍：ER 差压复阀型蒸汽疏水阀广泛用于石油、化工、印染 、织染、纺织、食品等各种工矿各种高中压蒸汽设备系统。
结构特点：1、该阀采用先进的双阀座机构，主副复阀满足高压力、大排量而体积小。
2、对凝结水德产生量 适应性强， 可间歇排水，汽水分离可靠。
3、背压率高（≤80%），可有效回收凝结水。
4、阀内全不锈钢零件全安装在阀盖上，维修方便，防腐蚀性强

差压复阀钟型浮子式蒸汽疏水阀 Float trap different pressure

产品介绍：ER 差压复阀型蒸汽疏水阀广泛用于石油、化工、印染 、织染、纺织、食品等各种工矿各种高中压蒸汽设备系统。
结构特点：1、该阀采用先进的双阀座机构，主副复阀满足高压力、大排量而体积小。
2、对凝结水德产生量 适应性强， 可间歇排水，汽水分离可靠。
3、背压率高（≤80%），可有效回收凝结水。
4、阀内全不锈钢零件全安装在阀盖上，维修方便，防腐蚀性强
Introduction:ER steam trap with two valve bases enjoys
Extensive applications in petroleum chemical industries。Printing pharmacy，textile
Foods ａnd all kinds of high ａnd middle pressure steam equipments.
Structures：1.This kind of trap adopts two valve bases；bath can meet the need of high pressure ,large discharging amount ａnd small volume
2.Strong ability to adapt to the production of condensed water,reliable separation of ges ａnd water .
3.High rate of back pressure （≤80%），Able to recycle condensed water。
4.Stainless steel parts fixed on the valve cover to facilitate maintenance ,strong abilities to resist corruption.

主要零件材料和性能参数 Main parts ａnd specifications

主要零部件材料表

Main patrs materials

Body/Bonnel
阀体、阀盖

WCB、WC6

性能参数

Performance parameter

Lowest working pressure
工作压力

10.0MPa

Clock float
钟型浮子

Austria type body stainless steel
奥式体不锈钢

The lowest supercooling degree
Z小过冷度

0℃

Valve seat /valve cote
阀座、阀芯

Stainless alloy steel
不锈合金钢

Highest pemission back pressure rate
允许背压率

＞85%

In sets Filters
内置过滤网

Stainless steel
不锈钢

Highest pemissible temperature
允许温度

铸钢425% Cast steel425%
铬钼钢555%Cast irons 555%

技术参数表 Technological paramerter date

Model
产品型号

Nominaldiameter
公称通 径（DN）

Connection
连接方式

PressureRaring
使用压力Mpa

Maxallowable(℃)
允许温度

External dimensions（mm）

Re.weight
查考重量
（kg）

L

H1

H2

H3

ER105

15~40

Thread 螺纹

0.05~0.3、0.7

425

230

155

165



17

ER105F

15~25



Flange 法兰

270

155

165

19.5

32~50

22

ER116F

15~25

0.05~0.5、1.2

270

155

165

19.5

32~50

310

24

ER116F

15~25

0.05~0.7、1.6

270

155

165

19.5

32~50

310

24

ER116F

32~50

0.05~1.6

320

230

192

48

ER20F

15~50

Flange 法兰

0.05~1.6

425

310

146

200

30

ER120F

40~100

0.05~0.8、1.6

400

203

192

49

ER130F

50~100

0.05~2.5

430

190

240

31

ER25W

15~50

Socket weld
承插焊

0.05~2.5
0.05~4.5
0.05~6.5
0.05~10.0

425/550

340

247

145

330

47

ER25F

15~25

Flange 法兰

380

247

145

330

55

32~50

58
