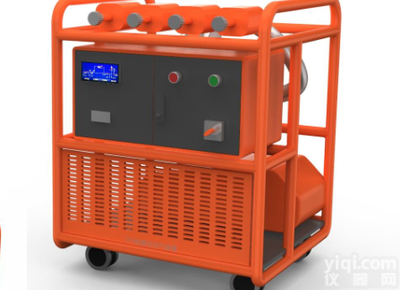

JS-CZ8型抽真空充气装置

JS-CZ8型抽真空装置主要用于瓷柱式SF6断路器、互感器及其它SF6电器的安装、运行、维护时抽真空、真空度测定等。是一种紧凑的SF6气体充气抽气装置，整个充气和抽真空装置装在一个非常坚固的金属车架上，即使在碎石路面也能行走自如。整个SF6气体充气和抽真空装置包括：真空泵、指针式压力表、调节阀、输气管以及维护SF6断路器的必须的阀门和仪表控制部件。

特点：

☆ 快速抽气

☆ 调压充气

☆ 结构坚固

☆ 高精度真空计

二、 主要性能参数

a) 抽真空速率：16m3/h

b) 极限真空度：小于10pa

c) 泄漏率：〈1%

d) 装置承压：8Kgf/cm2

e) 重量：35KG

f) 电压：220V  50HZ   1KW

三、 主要元件

a) 真空泵

双级旋片式真空   德国LEYBOLD   D8C-D16C

b) 真空表

高精度数字真空计 0-99999Pa   DISPLAY-ONE

c) 阀门

高压精密球阀

   d)、连接管

高压管2根5M  3m
