| 品Pai： | 西安浩润 | 型号： | ZOR-B |
| 类型： | 壁挂式数码管显示氧量分析仪 | 测量范围： | 0.1ppm-25％ 氧含量（三位LED数字显示 |
| 测量对象： | 省煤气后炼油厂的裂解炉、锅炉烟气出口处 | 测量精度： | ±0.3%PO2 |
| 电压： | 220（v） | 尺寸： | 220×170×75mm（长×高×深）（mm） |
| 电源： | AC220V±10%，50Hz ≤150W，保险丝3A | | |

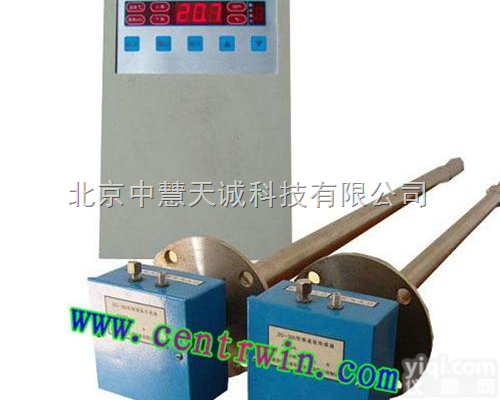

一．功能与特点:·该系列仪表是一种新型的测氧仪表，具有独特的双参数修正功能，可通过仪表提供的电量参数，修正探头的检测误差，从而保证测量的迅速准确。它不仅在减少环境污染、节能、提高燃烧效率方面起着积极的作用，而且作为工程管理和质量控制的重要手段，在电力、石化、冶金、化肥等工业锅炉、生活锅炉领域得到广泛应用。·全套测氧仪表分为变送器和氧化锆探头两部分。·变送器由氧量变送器、恒温控制系统及操作显示部分组成。氧量变送器输出0~10mA或4~20mA两种线性恒流信号，供记录仪或计算机使用。恒温控制电路把探头加热至700℃，保证探头正常工作。显示部分可显示变送器的自校、被测氧量值、探头的温度及探头的输出信号等参数。·氧化锆探头：采用不锈钢结构，氧化锆拆卸调换方便，不必外加抽气泵，参比气自然对流，并设有标准气接口，可方便地实现在线校准，保证测量的准确性。·配有RS485通讯口，Modbus通讯规约。二.选型：ZOR－□□□□□□□ 产品类型功能传感器长度显示方式安装方式1.功能：ZOR-1型：检测器不带温度控制，测点温度600～900℃.（又名中温直插式）ZOR-2型：检测器不带温度控制，测点温度900～1200℃.（又名高温直插式）ZOR-3型：检测器带温度控制，测点温度100～600℃.（测氧温度可自行选择）ZOR-4型：检测器带温度控制，测点温度300～600℃.（测氧温度可自行选择）2.传感器长度:1.2米、1.0米、0.8米、0.6米（其他尺寸根据用户需要可特制）3.显示方式，E为数码管，C为液晶；4.，安装方式H--横式；S--竖式；F--方型；B--壁挂；注意：竖式不可带液晶显示；三．主要技术指标1.基本误差：≤0.5FS2.测量范围:0.1ppm-25％氧含量（三位LED数字显示）3.基本误差:P大于0.1％±2.0％FS4.响应时间:T90小于5秒（达到测量数值的90％）5.本底修正：-20mV～+20mV6.适配测温传感器：K型热电偶7.温度控制：固态继电器移相触发式环境温度补偿修正:AD590温度模块，电脑自动修正（区别于手动修正的不准确性）8.加热功率：0～150W,9.程序升温:25℃/分10.温控精度:750℃±3℃11.报警输出：上、下限继电器触点输出；报警设定:下限0.1％－25％内任意设定,触点容量：AC220V，3A或DC24V，。12.输出信号：DC0～10mA或4～20mA13.负载能力：0～1.2KΩ或0～600Ω14.工作条件：0—50℃;相对湿度<90%,相对湿度：≤85%RH,周围无强腐蚀性介质15.外壳防护：金属外壳喷塑供电电源：AC220V±10%，50Hz≤150W，保险丝3A16.外形尺寸与开孔尺寸：
形式 | 外形尺寸 | 开孔尺寸mm（高X宽） |
横式(H) | 160×80×250mm（长×高×深） | 152+1×76+1mm（长×高） |
竖式（S） | 80×160×250mm（长×高×深） | 76+1×152+1mm（长×高） |
方形（F） | 160×160×250mm（长×高×深） | 152+1×152+1mm（长×高） |
壁挂型（B） | 220×170×75mm（长×高×深） | 不需要开孔 |
探头的规格型号及使用性能:
我公司生产的测量氧探头为中温型、低温加热型，详见下表： |
技术指标 | 中温直插式（注）
ZOR-1 | 高温直插式（注
ZOR-2 | 低温加热型
ZOR-3 | 低温加热型
ZOR-4 | 备注 | 温度 | 600～900℃ | 900～1200℃ | 300～600℃ | 100～600℃ | | 测量范围 | 0.1～20.6%O2 | 0.1～20.6%O2 | 0.1～20.6%O2 | 0.1～20.6%O2 | | 测量精度 | ±0.3%PO2 | ±0.3%PO2 | ±0.3%PO2 | ±0.3%PO2 | | 响应时间 | ≤5秒 | ≤5秒 | ≤5秒 | ≤5秒 | | 加热温度 | 无 | 无 | 750℃ | 750℃ | | 加热功率 | 无 | 无 | 0～200W | 0～200W | | 热电偶 | K分度 | K分度 | K分度 | K分度 | | 参比气流量 | 100～200mL/min | 100～200mL/min | 100～200mL/min | 100～200mL/min | | 长度 | 300～1500mm | 300～1500mm | 300～1500mm | 300～1500mm | 用户选择 | 应用场所 | 锅炉烟气出口处 | | 省煤气后炼油厂的裂解炉 | 中低压工业锅炉烟气出口处或与省煤气之间 | 烟道上 |
|
注：中温直插式不带加热装置，被测环境温度必须在允许范围内，否则锆头不能正常工作。 |
订货须知：1.探头插入深度?2.仪表的安装方式？3.探头插入点的温度？4.被测气体主要成份、杂质、硫化物？
