装配式热电偶生产厂家，装配式热电偶选型价格

产品执行标准：IEC548、IEC1515

                  GB/T16839-1997

主要技术指标

● 温度测量范围和允许范围

注：“t”为感温元件的实测温度。

● 热相应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的5℃，所需要的时间称为热响应时间，用t0.5表示。

● 热电偶公称压力

一般是指在工作温度下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，还与其机构形式、安装方法、置入深度以及被测介质的流速和种类等有关。

● 热电偶Z小置入深度

应不小于其保护管外径的8-10倍（特殊产品例外）。

● 热电偶绝缘电阻（常温）

常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度的15-35℃，相对湿度45%，大气压力86-106kPa。

a、 对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。即：Rr.L≥100MΩ.m  L>1m

 式中：Rr-热电偶的常温绝缘电阻值，MΩ

 L-热电偶的长度，m。

   b、 对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ

● 上限温度绝缘电阻

● 热电阻的上限温度绝缘电阻应不小于下表规定：

● 工作原理

热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，一笔哦上就指示出热电偶所产生的动势的对应温度值。

热电偶的热点动势将随着测量温端升高而增长，热点动势的大小只和热电偶导体材质以及两端温差有关和热电极的长度、直径无关。

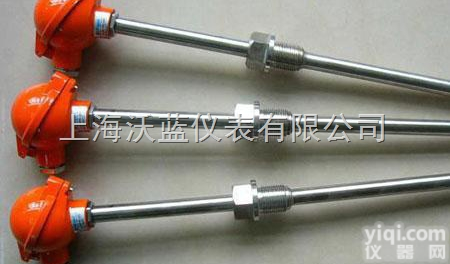

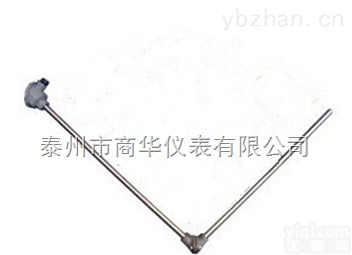

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
