GDQH-601 SF6气体回收充气装置 SF6气体回收充气装置

加工定制：	是	品Pai：	国电西高
型号：	GDQH-601	测量对象：	SF6气体
测量精度：	1%	尺寸：	1450×810×1200（mm）
重量：	650（kg）	电源：	220V

如需了解产品实际情况请联系我们，咨询：或阿里旺旺 本装置系一体式回收装置，有抽真空系统与压缩系统、净化 系统、存储系统及冷凝系统。SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门，对各种电器设备进行抽真空，对电器设 备充入SF6气体，并从使用或试验的电器中回收SF6气体，同时进行净化处理压缩贮存到贮罐。回收装置适用于各种电压等级的SF6电器及GIS组合电器 等。 我公司参照电力行业标准 DL/T 662-1999《六氟化硫气体回收装置技术条件》标准及原机电部JB/DQ2588-90《六氟化硫充气及回收装置》标准，并参考了世界品Pai德国 DILO的产品的优点,自主研发了性价比更高的SF6气体回收充气装置，更适合ZGSF6高压开关行业。装置由回收系统、充气系统、抽真空系统、干燥系 统、净化系统、贮存系统组成，具有如下主要功能：● 对装置本机以及电器设备、贮罐、抽真空和真空度的测量● 对电器设备中的气体进行回收● 对回收和回充的SF6气体进行干燥、净化处理● 对SF6电器进行充入SF6气体● 对电器中SF6气体进行压缩液态贮存回收装置主要组成部件及其优点：● 采用冷冻液化法设计原理，降低了系统的工作压力，大大提高了回收的工作效率。● 制冷压缩机可选配原装法国进口的全封闭制冷压缩机。也可免费升级至美国独资企业生产的半封闭制冷压缩机艾默生-谷轮（性能远超任何原装进口的同制冷量全封闭压缩机）。● SF6压缩机为美国独资企业生产的半封闭压缩机（艾默生 - 谷轮品Pai），应用于SF6等卤素气体，具有耐氟特性，保证无泄露。● 真空泵可选配日本Ulvac双级旋片式真空泵或选配德国原产Busch、德国独资 Leybold 等。● 双容器系统，SF6可液化，并可灌装钢瓶，灌装量不小于50kg 。单容器的回收装置灌瓶量不小于30kg。● 双容器系统拥有独创的SF6汽化方式，利用较高温度的高压的SF6气体，强制低温低压的SF6液体充灌入钢瓶，用时短，充灌量大。● 可使用柱式液位计，SF6液位指示直观准确。 液位有背光指示，清晰明了。● 液态储存容器内置有大功率SF6汽化电加热器。使用时自动进行温度控制，使SF6充分汽化对外充气。● 优异的进口（美国）油雾过滤系统，确保油分达标。压缩机润滑油确保一年内不需添加，油位确保不下降。● 分子筛干燥系统性能可靠。分子筛再生时不需解体、拆装及更换，使用方便，仅需对分子筛干燥器进行自再生操作，干燥性能即可恢复如初。● 所有球阀采用美国swagelok工作原理，密封元件具有自动补偿性能。切实应用于真空、压力工况，确保真空压力两不漏，为真空、压力两用的专用球阀。（也可选用美国swagelok原装球阀）。● 定制的相序保护装置，耐压高达500V, 极大提高可靠性。● 三相五线制电源，更安全可靠。● 流程图可选择绘于面板，操作方便直观，全部使用球阀，开与关状态明确。● 采用风冷、移动式，可在无水源情况下使用。● 真空计为数字显示皮拉尼真空计。● 优质脚轮，便于移动，不伤害地面。回收充气装置的标准参数如下:

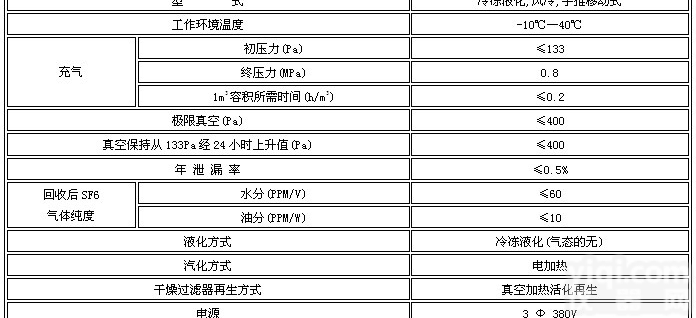

GD	QH	-	601	-	200
1	2		3		4

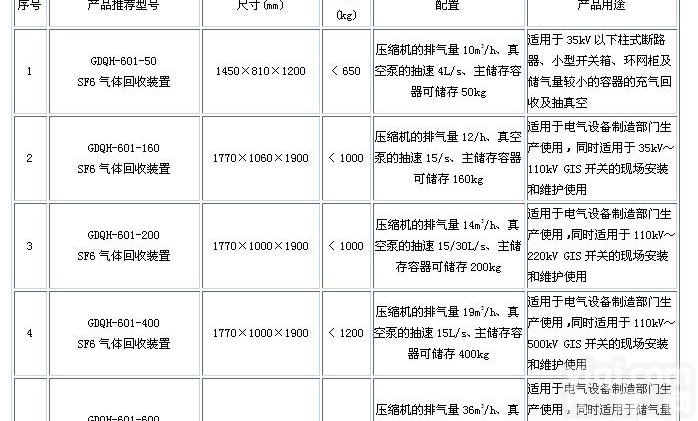

规则说明:● "GD"为国电西高品Pai。● "QH"中"Q"为SF6气体汉语拼音首字母,"H"为回收装置汉语拼音首字母。● "601"为产品序列号● "200"表示主储存容器可储存200kg的SF6。回收压缩机的所有可选型号

型号	14	19	22	27	36	54
功率(HP)	4	5	4	8	10	15
排气量(m3/h)	14.7	19	22.5	27	36	54
吸气终压力(压力kPa）	53	53	53	53	53	53
类别	有油活塞式

压力容器可选型号

型号	50	200	300	400	500	600
容积(L)	50	200	300	400	500	600
类别	二类
设计温度(℃)	100
设计压力〔MPa)	3.9
贮液量(kg)	50	200	300	400	500	600

真空泵的所有可选型号

型号	4	11	12	15	18	18L	25	28	30
功率(kW)	0.55	1.5	1.5	2.2	1.5	2.2	2.2	3.0	4.5
抽速m3/h(L/s)	14.4(4)	40(11)	43(12)	54(15)	60(18)	65(18)	90(25)	100(28)	108(30)
极限真空 (压力Pa)	6×10-2	4×10-2	4×10-2	6×10-2	6×10-2	4×10-2	4×10-2	10	6×10-2
类别	双级泵	双级直联泵		双级泵	双级直联泵			欧洲原产 单级直联泵	双级泵

注：可根据需要预留微水、纯度和分解产物接口
