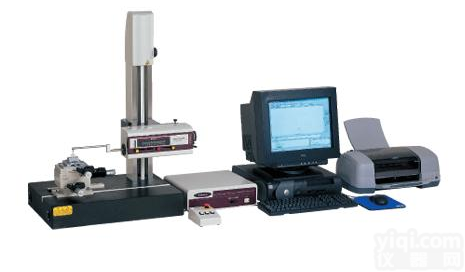

日本三丰轮廓测量仪

型号 CV-4100 品Pai 日本三丰





针对精度工件的测量所设计



日本三丰轮廓测量仪持续性



为了在一定时段内维持食品的直线度精度规格，三丰公司采用了具有的耐摩擦性及稳定性的高硬度陶瓷导轨。



配有激光全息光栅尺



CV-4100系列配有激光全息光栅尺检测器，可实现Z轴的窄范围/宽范围的高精度和高分辨率。三丰公司具有创新意义的激光全息光栅尺技术，运用了衍射光干涉现象，达到了近似干涉仪级别的高精度，有效保证了全部测量范围50mm内高达0.05цm的分辨率。



同类产品中，具有Z高的测量效率及驱动速度



X轴：80mm/s,Z2轴，20mm/s



大幅度提高驱动速度，进一步降低总测量时间。



操作极为简易



将ABS光栅尺寸与Z2轴相结合，消除了传统操作中每次重复测量需重新设置原点的繁琐步骤。



可以通过X轴、Z2轴上的手动微调和X轴倾斜驱动装置，对小孔和倾斜面进行有效的测量。



批量校正功能：专用校正规可以使用户在一次操作中对测量仪的Z轴增益、对称性、探针半径等进行校正。



增强安全功能以保护操作人员，测量仪器及工件



为增强快速移动时的安全性，Z轴检测器内置防碰撞安全装置（产生干扰时，仪器自动停止工作）。同时，新型摇控箱配有紧急停止开关位于驱动速度控制旋钮上方伸手可及的位置。



所有检测器和驱动装置电缆位于主机内部，用于减少摩擦所带来的危险，以保证机器高速、无干扰地运转。



简易型CNC功能



通过将多种周边装置选件和CNC形状测量装置组合使用，从而实现了简易型CNC测量。



日本三丰轮廓测量仪规格



CV-3100S4 CV-3100H4 CV-3100W4 CV-3100S8 CV-3100H8 CV-3100W8

CV-4100S4 CV-4100H4 CV-4100W4 CV-4100S8 CV-4100H8 CV-4100W8

测量范围 X轴 100mm 200mm

Z轴（检测器） ±25mm

Z2轴（立柱）移动量 300mm 500mm 500mm 300mm 500mm 500mm

X轴倾斜范围 ±45°

标尺 X轴 光栅尺

Z1轴（检测器） 光栅尺（CV-3100系列），激光全息光栅尺（CV-4100系列）

Z2轴（立柱） ABS光栅尺

分辨率 X轴 0.05цm

Z1轴（检测器） 0.2цm(CV-3100系列)，0.05цm(CV-4100系列)

Z2轴（立柱） 1цm

驱动速度 X轴 0-80mm/s和手动

Z2轴（立柱） 0-20mm/s和手动

测量速度 0.02-5mm/s

直线度（X轴在水平方向上） 0.8цm/100mm 2цm/200mm

指示精度（20℃时）CV-3100系列 X轴 ±(1+0.01L) цm L=驱动长度（mm）

宽范围：2цm/100mm

窄范围：1.25цm/25mm ±(1+0.02L) цm L=驱动长度（mm）

宽范围：5цm/200mm

窄范围：1.5цm/25mm

Z1轴（检测器） ±(2+14H/100) цm H:水平位置上的测量高度（mm）

指示精度（20℃时）CV-4100系列 X轴 ±(0.8+0.01L) цm L=驱动长度（mm）宽范围：1.8цm/100mm

窄范围：1.05цm/25mm ±(0.8+0.02L) цm L=驱动长度（mm）

宽范围：4.8цm/200mm

窄范围：1.3цm/25mm

Z1轴（检测器） ±(0.8+10.5Hl/25) цm H:水平位置上的测量高度（mm）
