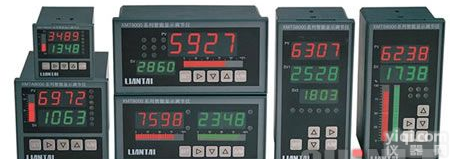

| 型谱 | 说明 | | XMT | □ □ 8 □ □ □ □ □ □ □ □ | 8000系列智能光柱气动手操器 | | 外形尺寸 | □ | | 表示仪表外型尺寸为160×80mm（长×高）（开孔尺寸152×76mm） | | S | | 外形尺寸为80×160mm（开孔尺寸76×152mm） | | A | | 外形尺寸为96×96mm（开孔尺寸92×92mm） | | D | | 外形尺寸为72×72mm（开孔尺寸68×68mm） | | 功能 | | DFQ1 | | 显示方式为双数显+模拟条 （1型） | | DFQ2 | | 1型+开机手动功能 （2型） | | DFQ3 | | 2型+EM1+EM2 （3型） | | DFQ4 | | 2型+远程手自动+EM2 （4型） | | | 8 | | 设计序号（智能系列） | 阀位控制
输出方式 | | 1 | | 1～5V输出 | | 3 | | 0～5V输出 | | 4 | | 4～20mA输出 | | 5 | | 0～10mA输出 | | 9 | | 特殊要求输出控制方式 | 报警方式
| | 0 | | 无报警功能 | | 1 | | 一组继电器输出报警 | | 2 | | 两组继电器输出报警 | | 3 | | 监控输入部分断偶、断阻、断线报警 | | 4 | | 关联控制报警方式 | | 变送输出 | | 0 | | 无变送输出 | | 1 | | 变送输出1～5V | | 3 | | 变送输出0～5V | | 4 | | 变送输出4～20mA | | 9 | | 变送输出0～10mA | | 6 | | 特殊要求的变送输出信号 | | 阀位给定输入 | | 0 | | 无给定输入信号 | | 1 | | 热电偶 | | 2 | | 热电阻 | | 3 | | 标准mV信号 | | 4 | | 标准电阻信号 | | 5 | | 0～10mA给定信号输入 | | 6 | | 4～20mA给定信号输入 | | 7 | | 0～5V给定信号输入 | | 8 | | 1～5V给定信号输入 | | 9 | | 万能信号输入（可任意切换） | | 阀位反馈输入 | | 0 | | 无阀位反馈信号输入 | | 1 | | 1～5V给定信号输入 | | 3 | | 0～5V给定信号输入 | | 4 | | 电位器阻值信号输入 | | 5 | | 0～10mA信号输入 | | 6 | | 4～20mA信号输入 | | 9 | | 用户其它特殊要求的输入信号 | | 馈电 | | | | 无24V馈电 | | P | | 有24V馈电输出 | | 电源 | | | | 供电电源为85～264V开关电源 | | D | | 24V电源供电 | | 通讯 | | | 不带通讯接口功能 | | T | 带RS485通讯接口功能 |
注：1、测量输入信号有21种可由用户自由选择与定义或订货指明。
2、伺服控制PID调节器Z多可有6个开关量输出，用户可订货注明继电器的数量与作用。
3、仪表的变送输出Z多可有3个模拟量输出口，用户可订货注明模拟输出口的数量和用途，每一个模拟输出口用户均可定义0～10mA或4～20mA。
4、用户其它附加功能要求，订货时一并注明。 |
