一．简介：

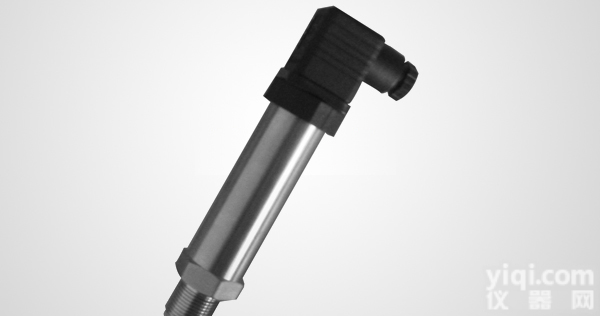

FG500型设备级压力变送器采用先进的隔离式膜片结构的传感器和高品质的集成电路组装而成，再配合紧凑的外壳，外壳经过密封与外部完全隔离，能满足防潮、防水、防爆、防尘等恶劣工况要求。组成具有高品低价位，体积小巧等特点的压力测量仪表。
二．工作原理
1．扩散硅传感器
FG500系列设备级压力变送器的核心是一个扩散硅敏感元件，它是在硅基片上采用离子注入并经激光修正制成惠斯登电桥，过程压力作用于传感器时使电桥失去平衡这样就产生了一个与压力成正比的电压输出信号，经转变后产生了与输入压力成线性对应关系的4-20mA标准信号输出。
2．陶瓷电容传感器
介质压力直接作用于陶瓷膜片，使测量膜片产生偏移，膜片位移产生的电容量，由与其直接连接的电子部件检测，放大和转换为标准信号输出。
三．技术参数：
供电电压：24VDC
输出信号：4～20mA
负载电阻：R≤（U-13）/20-r(Ω)U电源r;线阻功耗；2mW
连接电缆：屏蔽电缆
综合精度：0.25%F.S
长期稳定性：0.2%
零点温源：≤0.15%/10℃
响应时间：＜0.1S
电源影响：0.005%/V
介质温度：-20～80℃
环境温度：-20～50℃
