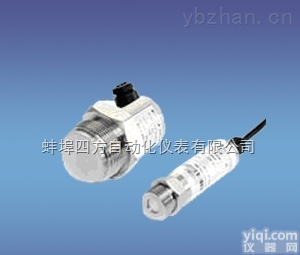

油田矿井专用压力变送器
- 型号：HM23Y
- 产地：南京
- 供应商：南京宏沐科技有限公司
- 供应商报价：680
- 标签：油田矿井专用压力变送器 ,常用仪表,压力仪表,供应油田矿井专用压力变送器 ,南京宏沐科技有限公司
产品库
南京宏沐科技有限公司（http://www.hmsensor.com）
产品概述
HM23Y油田专用型压力变送器是专为解决油田钻井、测
井中，泥浆宜堵塞引压孔、强振动等恶劣环境而特殊设计制造
的。该变送器采用欧洲先进的溅射薄膜压力传感器作为敏感元
件，和电子线路做成一体化结构该型号压力变送器为全不锈钢
圆柱型结构，使用方便。特别适用于油田测井、制药、纺织等
粘稠宜堵、强振动的工业现场。并在国内油田得到很好的应用
效果。
产品特点 产品用途
·高温、高压 ·石油井下仪器
·高精度、高稳定性 ·航空、航天
·抗振动、冲击、耐腐蚀全不锈钢结构 ·医药、生化、发酵系统
·体积小、重量轻直接过程安装 ·其它自动控制及检测系统
性能参数
测量范围 | 0~0.5 MPa ~220 MPa | |||
过载能力 | 2倍满量程压力(其中100Mpa以上过压为1.1倍) | |||
压力类型 | 表压或绝压 | |||
测量介质 | 与316不锈钢兼容的气体或液体 | |||
供电电源 | 12~36V DC (一般为24V) | |||
信号输出 | 4~20mA/1~5VDC/0~5VDC/0.5~4.5VDC | |||
综合精 度 | ±0.1%FS | ±0.25%FS | ±0.5%FS | |
长期稳定性 | ±0.1%FS/年 | |||
使用温度范围 | -40~+150℃ | |||
补偿温度范围 | -40~+120℃ | |||
温度性能 | 零点温度系数：≤±0.02%FS/℃ | |||
灵敏度温度系数：≤±0.02%FS/℃ | ||||
接液材料 | 膜片:17-4PN | 连接件:1Cr18Ni9Ti | ||
响应时间 | ≤2毫秒 | |||
负载电阻 | ≤(U-10)/0.02Ω | |||
绝缘电阻 | 100MΩ,50VDC | |||
外壳防护 | 插头型（IP65）； 电缆型（IP67） | |||
安全防爆 | Ex iaⅡ CT5 | |||
重量 | 约0.25公斤 | |||
选型指南
HM23Y | 油田矿井专用压力变送器 | ||||||
| 压力类型 | 表压（G可不标）； 绝压（A） | |||||
| 量 程 | （ 0~ X MPa） 测量范围 | |||||
|
| 代号 | 综合精度（线性+重复性+迟滞） | ||||
| 1 | ±0.5%FS | |||||
| 2 | ±0.25%FS | |||||
| 3 | ±0.1%FS | |||||
| 代号 | 信 号 输 出 | |||||
| A1 | 4~20mA | ||||||
V1 | 1~5V DC | ||||||
V2 | 0~5V DC | ||||||
V3 | 0.5~4.5V DC | ||||||
| 代号 | 附加功能 | |||||
| F1 | M20x1.5 外螺纹 | |||||
| F2 | G1/4外螺纹 | |||||
| F0 | 特殊 | |||||
| W1 | 电缆型（IP67，2m） | |||||
| W2 | 赫斯曼插座型（IP65，DIN43650） | |||||
| W3 | 航空插头型（IP65） | |||||
| E | 本安防爆型Ex iaПCT5 | |||||
|
| ||||||
HM23Y(0~20MPa)—1 —A—F1—W2 油田专用型压力变送器 | |||||||
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号“E” 本安防爆型Ex iaПCT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
