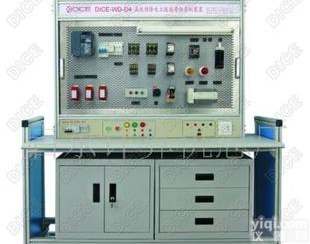

DICE-WD-D2维修电工技能考核实训装置
- 产地：江苏
- 供应商：启东汤森教学仪器有限公司
- 供应商报价： 电议
- 标签：DICE-WD-D2维修电工技能考核实训装置,DICE-WD-D2维修电工技能考核实训装置价格,DICE-WD-D2维修电工技能考核实训装置厂家
产品库
| 是否提供加工定制：是 | 品Pai：DICE | 型号：DICE-WD-D2 |
| 类型：电子教学仪器 | 材质：其他 | 适用范围：电子实验室教学 |
一、概述该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。二、特点1、电气控制线路或电子线路实训元件都在网孔板上自己搭建，操作方便、更换快捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房。3、该产品可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。4、装置设有漏电保护器，能确保操作者的安全；各电源的输出均有短路保护等功能，各测量仪表均有保护功能，使用安全可靠。5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。三、技术性能1、输入电压：三相四线制380V±10％，50Hz2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85％(25℃)3、装置容量：<1.5KVA4、重量：100Kg5、漏电保护动作电流：<30mA；漏电保护动作时间：<0.1S。四、实训装置的配置及功能实训台实训台提供线电压380V和相电压220V两种电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护。1、 交流仪表（1） 交流电压表：0~500V交流电压表2只（2） 交流电流表：0~交流电流表2只，带短路保护2、 实训桌基本型：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。豪华型：实训桌采用铝合金型材结构，防火面板，同时可选配工具铁柜，组合方便灵活。五、实训项目电工部分：1．电工常用工具使用与识别2．单相电度表的安装3．漏电保护器的选用与安装4．熔断器的选用与安装5．单开关控制照明电路6．双开关控制照明电路7．特殊开关控制的照明电路8．日光灯电路和遥控门铃电路9．电压表、电流表安装电路10．三相异步电动机点动控制11．三相异步电动机单向自锁控制12．三相异步电动机点动单向起动混合控制电路13．三相异步电动机两地单向自锁电路14．正、反转控制电路（倒顺开关）15．正、反转控制电路（交流接触器互锁）16．正、反转控制电路（机械按钮互锁）17．正、反转控制电路（交流接触器、机械按钮双重互锁）18．带点动的正、反转控制19．两台电动机顺序启停控制20．单按钮控制电动机启动和停止电路21．三相异步电动机钮Y/△切换控制22．用时间继电器实现Y△切换控制23．两个接触器实现Y△切换控制24．三个接触器实现Y△切换控制25． C620型车床控制电路六、实训组件配置（每台配置）
|
