YB-54500A 宽带数字存储示波器 YB54500A

产品信息

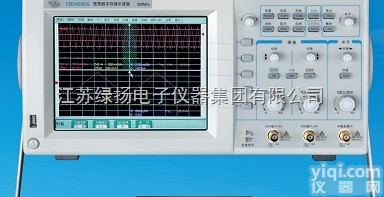

YB-54500A 宽带数字存储示波器 YB54500A

国内首创,代表产业化水平
FFT谱线图、瀑布图、STFT时频分析、直方图、相关
分析等特殊分析功能:
每通道128kB超长记录长度和每通道1MB深存储:
多种数据采集处理和存储、调出模式,丰富的波形数
学运算及分析功能:
多种数据及通讯接口:GPIB、RS232、LAN、VGA、
并行接口、PS2鼠标、键盘接口
TFT真彩色LCD显示屏:
Windows嵌入式操作系统;
高集成度、高可靠、低功耗、小型轻便、界面美观、
操作简便。

     YB-54500A 宽带数字存储示波器 YB54500A





国内SC,代表产业化水平
FFT谱线图、瀑布图、STFT时频分析、直方图、相关
分析等特殊分析功能:
每通道128kB超长记录长度和每通道1MB深存储:
多种数据采集处理和存储、调出模式,丰富的波形数
学运算及分析功能:
多种数据及通讯接口:GPIB、RS232、LAN、VGA、
并行接口、PS2鼠标、键盘接口
TFT真彩色LCD显示屏:
Windows嵌入式操作系统;
高集成度、高可靠、低功耗、小型轻便、界面美观、
操作简便。






YB54500
YB54500A





通道
CH1、CH2


输入耦合
AC、DC、GND


频带宽度
DC~300MHz/1MΩ阻抗,DC~500MHz/50Ω阻抗


带宽限制
约30MHz(-3dB)


上升时间
50Ω:0.7ns,1MΩ:1.2ns

偏转系数
50Ω:2mV/div~0.5V/div,1-2-5进制±3%
1MΩ:2mV/div~5V/div,1-2-5进制±3%

垂直分辨率
8bits ADC

输入阻抗
1MΩ//12pF,或50Ω可选

工作方式
CH1、CH2、CH1±CH2、CH1×CH2、CHI÷CH2






采样速率
实时采样:500MSa/s  等效采样:50GSa/s
实时采样1GSa/s  等效采样:50GSa/s

水平方式
主扫描、主扫描加延迟扩展扫描、滚动、扫描、X-Y

主扫描时基范围
50s/div~1ns/div  1-2-5步进


延迟扩展扫描时基
20ms/div~1ns/div  1-2-5步进


时间分辨率
20ps

X-Y特性
X频带宽度:DC~125MHz -3dB
相位差:≤3° 在5MHz时

参考点位置
可以设定在显示屏的左边、ZX或右边

延迟范围
正延迟(后触发)、负延迟(预触发)





触发源
CH1、CH2、EXT、EXT/5、INE

触发方式
自动、常态、锁定

触发条件
上升沿、下降沿、TV-H、TV-V

触发耦合
AC、DC、HFYZ(约50kHz)、LFYZ(约50kHz)





存储
≥12800点/CH

≥12800点/CH 峰值检测方式

≥4000点/CH 随机等效内插方式

深存储
1MB/CH


功能设置
自动定标、运行停止、单次、设置存储与调出、波形存储
与调出、中英文菜单、自校准、自测试、背景颜色设置





显示尺寸 TFT彩色6.4英寸
显示分辨率 640×480
显示方式 常态、平均、平滑、峰值、矢量、余辉



电压测量 Vpp、Vmax、Vmin、Vtop、Vavg、Vrms、Vovsh、Vudsh、Vdamp
时间测量 频率、周期、占空比、正宽度、负宽度、上升时间、下降
时间、正延迟、负延迟



波形分析 谱线图、瀑布图、相关系数、直方图、STFT
波形运算 加、减、乘、除、积分、微分



标准配置 RS232、LAN、VGA、键盘/鼠标
选件 GPIB



电源
160~242V,45Hz~400Hz

功率
约60VA




外形尺寸 343H×345W×173D(mm)
质量 约9.5kg
