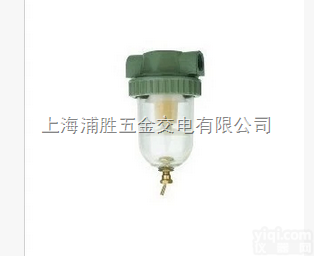

江苏 QSL-20 空气过滤器 QSL-25

      江苏 QSL-20 空气过滤器 QSL-25

    QSL空气过滤器系列产品广泛用于一般气压传动系统中，除去压缩空气中的固态杂质,水滴和油污等达到气压传动系统所要求的净化程度。

 技术参数


使用注意事项

1） 装配前,要充分吹除掉配管中的切屑物,灰尘等,防止密封材料碎片混入.
2） 进出口方向不得装反.QSL-20要垂直安装,水杯向下.为便于维修,上下应留出适当空间

QSL系列空气过滤器

技术参数 型号 QSL-6 QSL-8 QSL-10 QSL-15 QSL-20 QSL-25 QSL-40 环境温度 5～60℃ 公称输入压力 0.63MPa 过滤精度 50-70MPa 水分滴效果 ≥85% 压力降-空气流量表 型号 压力降等于进口压力为5%条件下，测得各种进口的压力空气流量应不小于下列值 空气流量 L/min 进口压力 0.25 0.4 0.63 0.8 1.00 QSL-6 200 290 450 360 680 QSL-8 450 720 1100 1460 1700 QSL-10 760 1170 1620 2000 2340 QSL-15 1170 1460 2340 2700 3420 QSL-20 1700 2800 4000 4600 5400 QSL-25 2100 3420 5200 5800 6800 QSL-40 2500 4020 6400 7000 8200 尺寸表 型号 配接管径 A D D1 D2 L0 L1 L QSL-6 G1/8" 90 ￠90 ￠88 ￠55 15 114 160 QSL-8 G1/4" QSL-10 G3/8" QSL-15 G1/2" QSL-20 G3/4" 114 ￠105 ￠112 ￠65 23 152 234 QSL-25 G1" QSL-40 G1/2" 130 ￠104 ￠130 ￠88 34 228 305
