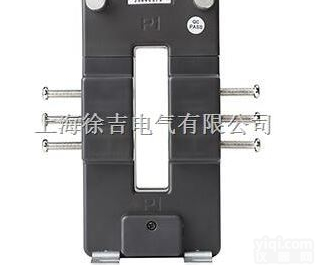

ETCR085K 高精度开合式漏电流传感器

一． 简介
    ETCR085K系列高精度开合式漏电流/电流传感器广泛适用于电力、通信、气象、铁路、油田、军事、计量、科研教学单位、工矿企业等领域高精度的交流漏电流、电流、频率、相位、功率和电能测量，可连接各种高精度数字多用表、数据记录仪、电力质量分析仪、示波器、工控仪表等。传感器采用开合式设计，开口尺寸为85mm×20mm, 特别适合于扁钢接地的场所，不用拆卸被测导线，使现场检测及维护更加安全、方便。组合2个传感器，可以作为非接触式接地电阻在线检测传感器使用。
    ETCR085K系列高精度开合式漏电流/电流传感器采用新CT技术、多层屏蔽技术，几乎不受外界磁场的影响，同时具有防水、防雨淋、防滴漏功能，确保了常年无间断在线监测的高精度、高稳定性、高可靠性。同时，可以根据用户要求定制，满足更多场所使用。二． 技术规格

功    能	高精度的交流漏电流、电流、频率、相位、功率和电能测量，特别适用于扁钢接地场所
开口方式	开合式
开口尺寸	85mm×20mm
匝   比	1000：1
输入量程	AC 0.00mA～60.0A
分 辨 率	0.01mA
感应输出	1mA/1A
精    度	±2%rdg±3dgt（23℃±5℃，80%RH以下）
负载电阻	0mA～2000mA：≤50Ω
	0A～60A：≤5Ω
接线标识	S1、S2---线圈抽头，GND---屏蔽
线路电压	600V及以下线路
外形尺寸	160mm×80mm×55mm
质    量	900g
安装方向	P1面向上
安装方式	2种
工作温湿度	-20℃～45℃； 80%Rh以下
存放温湿度	-10℃～60℃； 70%Rh以下
结    构	防滴漏Ⅱ型，防雨淋
安全标准	IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)
随机附件	传感器：1件；连接螺栓：2件；连接螺母：2件；支座片：4个；固定螺钉：6件
