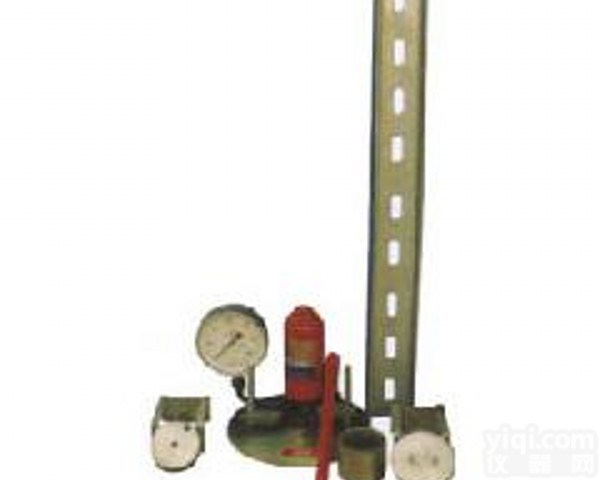

沧州承载比测定仪

产品说明

本承载比测定仪是根据JTJ059-95《公路路基路面现场测试规程》而设计制造，适用于在公路现场测定各种土基材料的现场CBR值。

工作原理是利用后轴承重不小于60KN的载重汽车，用千斤顶进行加菏，通过贯入杆测的贯入量及测力计测得的载荷重量，计算出土基现场的CBR值。

一、承载比测定仪主要技术参数

 1、液压千斤顶： 100KN及球座

 2、测力计： 60KN

 3、贯入杆直径： φ50㎜ 长度200㎜

 4、承载板 1.25㎏/块 4块

 5、贯入量测定装置 平台及百分表

二、承载比测定仪试验方法：

    1.数显承载比测定仪依据设计

　求进行土壤夯实试验，并求得试验土壤之含水量（OMC）及乾密度（rdmax）。

    2.数显承载比测定仪依据所得土壤含水量调配土样

   并将土样分成三层（五层），各以每层10下、30下、65下之夯击次数，将土样夯入下衬垫块之CBR模具中，重模三组不同夯实能量之试体。

    3.数显承载比测定仪去除模具延伸环，

   将试体表面刮平后翻转试体，并去除模具底部垫块。

    4.数显承载比测定仪将翻转后之试体固定於底钣上

   加上超载基钣后将其安装於抗压主机上，并以手动控制使试体表面与抗压机上之贯入杆微微接触。

    5.启动抗压机，以1.27mm/min之速率使贯入杆压入试体中。

    f.利用量测系统读取贯入杆贯入量及其对应之贯入阻抗，至贯入阻抗下降或贯入量达12.7mm以上为止。

    6.将土样自模具中顶出，分上、中、下三部份分别采取部份土样一并进行含水量测定。

    7.重复2~3步骤，并於试体上下加装滤纸后，将试体固定於多孔底钣上，加上膨胀延伸器、超载基钣、膨胀架及测微表后将全部设备置於水槽中，加水使水淹过试体顶部，同时记录土体膨胀量达96小时或膨胀量不再增加为止。

    8.将试体自水槽中取出，倒掉上部积水后将其静置15分钟令其自由排水。

    9.将试体安装於抗压主机上，并以手动控制使试体表面与抗压机上之贯入杆微微接触，再重复5~7步骤。
