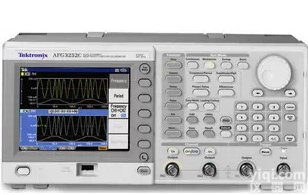

美国泰克Tektronix AFG3252C 任意波形/函数发生器
主要特点和优点10 MHz、25 MHz、50 MHz、100 MHz 或240 MHz 正弦波形
14 位, 250 MS/s, 1 GS/s 或2 GS/s 任意波形
高达20 Vp-p 的幅度，50 Ω负荷
5.6 英寸彩色TFT LCD 显示器，使您对设置和波形树立全部信心
多语言和直观操作，节约设置时间
脉冲波形边沿时间可变
AM, FM, PM, FSK, PWM
扫频和突发
双通道型号，节约成本和工作台空间
前面板上的USB 连接器，把波形存储到存储设备上
USB、GPIB 和LAN
LabVIEW 和LabWindows/IVI-C 驱动程序
应用
电子测试和设计
传感器仿真
功能测试
教育和培训
产品说明
无可比拟的性能、通用性、直观的操作和经济性，使AFG3000C系列函数、任意波形和脉冲发生器成为业内Z实用的仪器。
杰出的性能和通用性
用户可以选择12 种不同的标准波形。可以以高采样率生成长 度达128 K 的任意波形。在脉冲波形上，可以独立设置上升沿 和下降沿时间。可以将外部信号连接并叠加到输出信号上。双 通道型号可以生成两个完全相同或截然不同的信号。所有仪器 都带有高度稳定的时基，每年漂移仅± 1 ppm。
直观的用户界面，一目了然地显示更多的信息
所有型号上彩色TFT LCD屏幕一目了然地显示所有相关波形参 数和图形波形。这为您设置信号提供了全面的信心，使您能够 把ZD放在手边的任务上。快捷键可以直接进入常用功能和参 数。通过结构清楚的菜单，可以方便地选择其它功能和参数。 这缩短了学习和重新学习使用仪器所需的时间。其感观与世界 上Z流行的TDS3000 示波器完全相同。
标配ArbExpressTM 软件，可以轻松生成波形
通过这种PC 软件，可以从任何泰克示波器中无缝导入各种波 形，或使用标准函数、公式编辑器和波形数学计算运算定义波 形。
技术规格 ：
<| 特点 | AFG3011C | AFG3021C AFG3022C | AFG3051C AFG3052C | AFG3101C AFG3102C | AFG3251C AFG3252C |
| 通道数量 | 1 | 1 / 2 | 1 / 2 | 1 / 2 | 1 / 2 |
| 波形 | 正弦波, 方波, 脉冲波, 锯齿波, 三角波, Sin（x）/x, 指数增长和衰减, 高斯,洛仑兹, 半正弦, 直流, 噪声 | ||||
| 正弦波 | 1 Hz 至 10 MHz | 1 Hz 至 25 MHz | 1 Hz 至 50 MHz | 1 Hz 至 100 MHz | 1 Hz 至 240 MHz |
| 突发模式下的正弦波 | 1 Hz 至 5 MHz | 1 Hz 至 12.5 MHz | 1 Hz 至 25 MHz | 1 Hz 至 50 MHz | 1 Hz 至 120 MHz |
| 有效频率输出 | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 240 MHz |
| 幅度平坦度（1 Vp-p） | <5 MHz: ±0.15 dB ≥5 MHz 至 10 MHz: ±0.3 dB | <5 MHz: ±0.15 dB ≥5 MHz 至 20 MHz: ±0.3 dB ≥20 MHz 至 25 MHz: ±0.5 dB | <5 MHz: ±0.15 dB ≥5 MHz 至 45 MHz: ±0.3 dB ≥45 MHz 至 50 MHz: ±0.5 dB | <5 MHz: ±0.15 dB ≥5 MHz 至 25 MHz: ±0.3 dB ≥25 MHz 至 100 MHz: ±0.5 dB | <5 MHz: ±0.15 dB ≥5 MHz 至 25 MHz: ±0.3 dB ≥25 MHz 至 100 MHz: ±0.5 dB ≥100 MHz 至 200 MHz: ±1.0 dB ≥200 MHz 至 240 MHz: ±2.0 dB |
| 谐波失真（（1 Vp-p）
| 10 Hz 至 20 kHz: < -60 dBc ≥20 kHz 至 1 MHz: < -55 dBc ≥1 MHz 至 5 MHz: < -45 dBc ≥5 MHz 至 10 MHz: < -45 dBc | 10 Hz 至 20 kHz: < -70 dBc ≥20 kHz 至 1 MHz: < -60 dBc ≥1 MHz 至 10 MHz: < -50 dBc ≥10 MHz 至 25 MHz: < -40 dBc | 10 Hz 至 20 kHz: < -70 dBc ≥20 kHz 至 1 MHz: < -60 dBc ≥1 MHz 至 5 MHz: < -50 dBc ≥5 MHz 至 50 MHz: < -40 dBc | 10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 5 MHz: < -50 dBc ≥5 MHz 至 100 MHz: < -37 dBc | 10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 5 MHz: < -50 dBc ≥5 MHz 至 25 MHz: < -37 dBc ≥25 MHz 至 240 MHz: < -30 dBc |
| THD | <0.2% （10 Hz – 20 kHz, 1 Vp-p） | ||||
| 杂波（1 Vp-p） | 10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 10 MHz: < -50 dBc | 10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 25 MHz: < -50 dBc | 10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 50 MHz: < -50 dBc | 10 Hz 至 1 MHz: < -60 dBc ≥1 MHz 至 25 MHz: < -50 dBc ≥25 MHz 至 100 MHz: < - 50 dBc + 6 dBc/octave | 10 Hz 至 1 MHz: < -50 dBc ≥1 MHz 至 25 MHz: < -47 dBc ≥25 MHz 至 240 MHz: < - 47 dBc + 6 dBc/octave |
| 相噪, 典型值 | 10 MHZ ，< -110 dBC/HZ10 kHz 偏置,，1 Vp-p | 20 MHZ ，< -110 dBC/HZ10 kHz 偏置,，1 Vp-p | |||
| 残余时钟噪声 | -63 dBm | -63 dBm | -63 dBm | -57 dBm | -57 dBm |
| 方波 | 1 Hz 至 5 MHz | 1 Hz 至 25 MHz | 1 μHz 至 40 MHz | 1 Hz 至 50 MHz | 1 Hz 至 120 MHz |
| 上升时间/ 下降时间 | ≤50 ns | ≤9 ns | ≤7 ns | ≤5 ns | ≤2.5 ns |
| 抖动（RMS）, 典型值 | 500 ps | 500 ps | 300 ps | 200 ps | 100 ps |
| 锯齿波 | 1 Hz 至 100 kHz | 1 Hz 至 500 kHz | 1 μHz 至 800 kHz | 1 Hz 至 1 MHz | 1 Hz 至 2.4 MHz |
| 线性度, 典型值 | 峰值输出 ≤ 0.2% | 峰值输出 ≤ 0.1% | 峰值输出 ≤ 0.1% | 峰值输出 ≤ 0.15% | |
