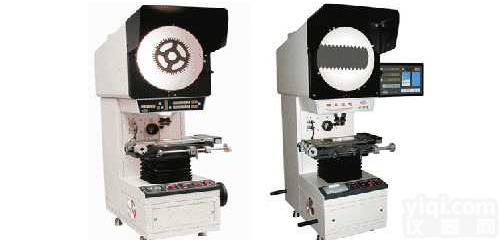

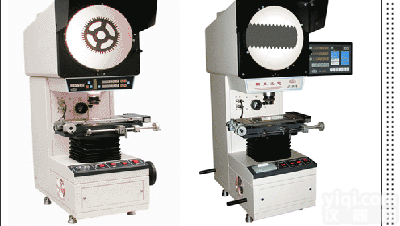

JT12A-A/JT12A-B　φ300数字式投影仪

加工定制：否

品Pai：新天

型号：JT12A-A/JT12A-B　φ300数字式投影仪

产品特点投影屏成像为正像，符合测量习惯；高低两档不同的透视照明，适应不同工件的测量要求；非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证；采用进口飞利浦长寿命卤钨灯，满足长时间使用的需求；轴流风机双向散热，提供散热能力；JT12A-A带有内置电箱及RS232端口，可配备功能强大的二坐标测量软件；JT12A-B带有DS401SM多功能数显表；产品用途本仪器是光、机、电、算一体化的精密测量仪器，广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间，能GX地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。技术参数投影屏尺寸：φ300mm投影屏旋转范围：0°～360°旋转角度显示当量：1′旋转角度准确度：6′工作台尺寸：340mm×152mmX坐标行程：0～150（mm），显示当量0.001（mm）Y坐标行程：0～50（mm），显示当量0.001（mm）Z坐标行程：0～80（mm）（调焦行程）仪器准确度：（4+L/25）μm，式中L为测量长度,单位：mm工作台承重：4kg照明光源：透射照明12V 100W卤钨灯反射照明24V150W卤钨灯物镜：

物镜放大倍数	物方视场（mm）	物方工作距离（mm）
10×	φ30	75
20×	φ15	69
50×	φ6	26
100×	φ3	26

放大倍率误差：0.08％仪器使用环境：室温20℃±5℃，相对湿度不应超过60%外形尺寸：480X780X1150（mm）主机重量：135kg电源说明：仪器额定电压为220V/110V,频率50HZ/60HZ，额定功率440W(附件包括标配件和选购件，具体内容详见装箱清单。)
