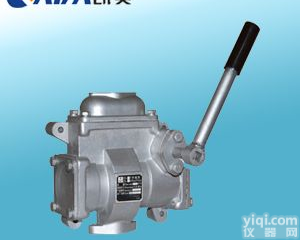

CS型手摇泵

产品信息
CS-20、CS-25、CS-32系列手摇泵适用于抽送燃油、润滑油、水等液体

CS型手摇泵产品概述

CS-20、CS-25、CS-32系列手摇泵适用于抽送燃油、润滑油、水等液体。具有体积小、重量轻、自吸性能好、安装使用方便等特点。凯美泵业生产的CS系列手摇泵，设计合理、用料讲究、维修简单，重要的另件均经防腐蚀处理，因此是比较理想的船用泵浦。

CS型手摇泵型号意义

CS型手摇泵性能参数

型 号 CS-20型泵 CS-25型泵 CS-32型泵
流量m3/分 0.02m3/分 0.032m3/分 0.04m3/分
排出压力Mpa 0.25mPa 0.25mPa 0.25mPa
吸入真空高度m 5m（水柱） 5m（水柱） 5m（水柱）
活塞行程mm 70mm 70mm 90mm
往复次数次/分 50次/分 50次/分 50次/分
泵缸直径mm φ65 φ75 φ88mm
手柄作用力kg ≈18kg ≈230N ≈28kg
进出水口径mm φ20mm φ25 φ32mm
重量kg 6kg/台 8.5kg/台 12kg/台

CS型手摇泵安装尺寸

型   号 CS-20 CS-25 CS-32 CS-38
 A 180 205 225 280
 B 152 180 200 245
 C 63 70 81 70
 D 213 220 249 260
 E 134 150 165 180

CS型手摇泵主要另部件材料

另件名称 材    料  标    准
 泵   体 ZL102 GB1173-74
 盖 ZL102 GB1173-74
 活   塞 ZL102 GB1173-74
 水缸套 HT20-40 GB 976-67
 阀 2cr13 GB1220-75
 阀   座 H62 YB 553-71
 轴 2cr13 GB1220-75
 连杆机构 2cr13 GB1220-75
 H型水缸套 H62 YB 553-71

注：本公司生产的CS系列手摇泵中Y型和H型在结构和各部尺寸上均相同，其中H型的缸套采用铜材料、以适应海水和生活用水。
