水泥试验小磨,化验室分析仪器设备,小型球磨机

◆一、水泥试验小磨概述：SM-500型水泥试验磨是粉磨水泥熟料的小型球磨机，是水泥厂测定水泥熟料的物理强度及化学试验不可缺少的设备，还可粉磨其它物料。该试验机磨的特点是：结构紧凑、维修简单、操作方便、性能可靠、封闭较好、噪音小、自动停止等优点。

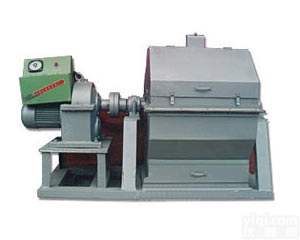

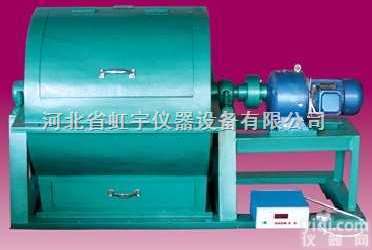

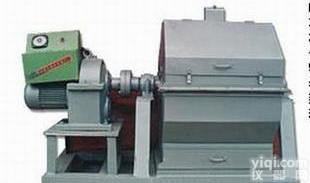

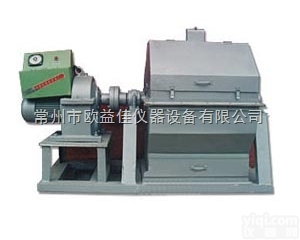

◆二、水泥试验小磨结构概述：本试验磨它是由罩壳、磨简、支座、控制箱等四部分组成。
1、罩壳：采用优质铁板制成，分上、下箱体、门开在箱体上，从这可以卸下磨门，进行操作，下箱体底部装有料斗，用于装粉磨后的物料，磨机轴处与罩壳采用毡圈密封，防止粉尘飞扬。
2、磨筒：由简体、磨门盖、卸料板、轴承、轴承座、联轴器、齿轮减速电机等组成。
3、支座：它是由槽钢组成的结构件，支撑磨筒、罩壳、底部有六个∮28底角螺栓孔，用以固定安全套设备。

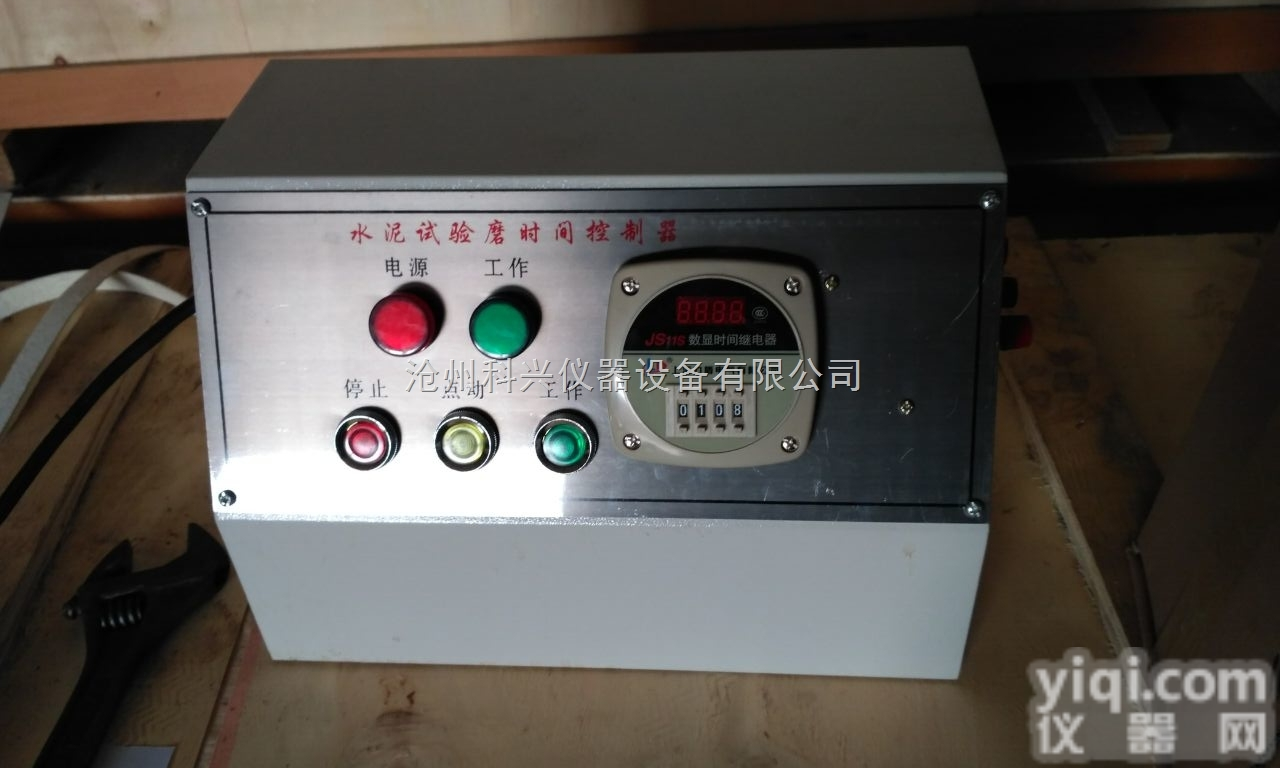

4、控制箱：由按钮、点动开关、时间继电器，热继电器、指示灯等组成，用它控制电机的启动或停止。
◆三、水泥试验磨的用途：本试验磨机是粉磨水泥熟料的小型球磨机。是水泥厂测定水泥熟料的物理强度及做化学实验不可缺少的设备，还可以粉磨其它物料。
　　该试验机的特点是：结构紧凑、维修简单、操作方便、性能可靠、封闭性好、噪音较小、自动停车等特点。
◆四、该磨机的技术参数：
1、磨机规格（φ×L）     500x500毫米
2、磨机转数                    48转/分
3、研磨体装载量           100公斤
4、装料量                        5公斤
5、球与锻级配数量：
钢球 　球 径φ（毫米） （数  量（个） 　　重 量（公斤）
    70                        9               60
    60                      24               60
    50                      37               60
    40                      43               60
钢 锻     φxL（毫米）
25x30                     374              40
6、电动机功率           1.5千瓦
7、使用电源电压         380伏
8、使用电源频率         50赫兹
◆五、结构概况介绍
水泥试验小磨,化验室分析仪器设备,小型球磨机它是由罩壳、磨桶、支座等三大部分组成：
1、罩壳：采用铁板制成，分上、下箱体。门开在上箱体上，从这可以卸下磨门，进行操作，下箱体底部装有料斗，用于装粉磨后的物料，磨机轴处与罩壳采用毡圈密封，防止粉尘飞扬。
2、磨桶：由筒体、磨门盖、卸料版、轴承、轴承座、联轴器、齿轮减速电机等组成。
3、支座：它是由槽钢组成的结构件，支承磨桶，罩壳，底部有4个φ13底脚螺栓孔，用以固定全套设备。
试验小磨
