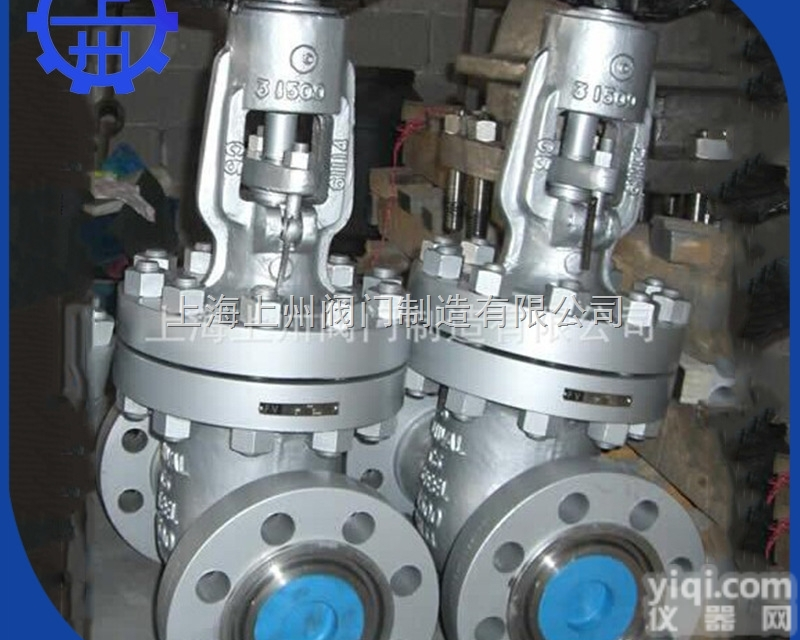

蒙乃尔密封法兰闸阀 铬钼钢法兰闸阀 耐磨法兰闸阀

主要性能参数

型号

压力级Lb

适用温度℃

适用介质

材料

阀体、阀盖、阀板

阀杆

密封面

填料

Z40M-150LbP

150

≤150

腐蚀性介质

铬镍钛不锈钢

蒙乃尔合金

蒙乃尔合金镶氟

聚四氟乙烯

Z40M-300LbP

300

Z40M-600LbP

600

主要外形及结构尺寸

Z40M-150LbP                                                                            mm

DN

DN/in

L

D

D1

D2

b

z-d

H≈

Do≈

50

2

178

152

120.5

120.5

16

4-19

335

200

80

3

203

190

152.5

152.5

19

4-19

415

250

100

4

229

229

190.5

190.5

24

8-19

476

300

125

5

254

254

216

216

24

8-22

565

300

150

6

267

279

241.5

241.5

26

8-22

595

350

200

8

292

343

298.5

298.5

29

8-22

730

350

250

10

330

406

362

362

31

12-25

880

400

300

12

356

483

432

432

32

12-25

1035

400

Z40M-300LbP                                                                            mm

DN

DN/in

L

D

D1

D2

b

z-d

H≈

Do≈

50

2

216

165

127

92

23

8-19

355

200

80

3

293

210

168.5

127

29

8-22

440

250

100

4

305

254

200

157

32

8-22

500

300

125

5

381

278

235

186

35

8-22

605

350

150

6

403

318

270

216

37

12-22

630

350

200

8

419

371

330

270

42

12-25

790

400

250

10

457

445

387.5

324

48

16-29

920

450

300

12

502

521

451

381

51

20-32

1125

500

Z40M-600LbP                                                                            mm

DN

DN/in

L

D

D1

D2

b

z-d

H≈

Do≈

50

2

292

165

127

92

26

8-19

395

250

80

3

356

210

168

127

32

8-22

465

250

100

4

432

273

216

157

38

8-25

570

350

125

5

508

330

266.5

186

45

8-29

680

400

150

6

559

356

292

216

48

12-29

740

450

200

8

660

419

349

270

56

12-32

920

500

250

10

787

508

432

324

64

16-35

1065

600

300

12

838

559

489

381

67

20-35

1225

685
