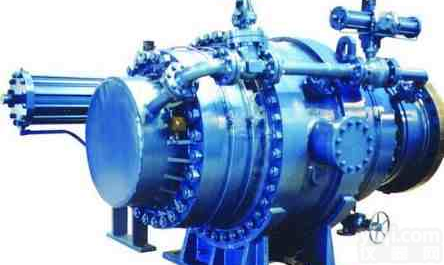

水电站液控缓闭止回蝶阀 铸钢液控缓闭蝶阀
- 型号：HD741H
- 产地：中国大陆
- 供应商：上海泉冠阀门有限公司
- 供应商报价：7999
- 标签：水电站液控缓闭止回蝶阀 铸钢液控缓闭蝶阀,常用仪表,阀门仪表,供应水电站液控缓闭止回蝶阀 铸钢液控缓闭蝶阀,上海泉冠阀门有限公司
产品库
HD液动蝶阀 液控缓闭止回蝶阀 液控缓闭蝶阀 水电站液控缓闭止回蝶阀
产品型号：HD741H 产品引用标准： 产品用途： 产品结构特点： 主要零件的材料说明： 零件名称 材料 阀体、蝶板 灰铸铁、球墨铸铁、碳素钢 阀轴 不锈钢 密封圈 不锈钢、NBR 填料 NBR 主要外形尺寸： DN（mm） L H HO B1 B2 H1 E e 4- φ A W （重量）Kg 600 267 702 473 320 1150 600 1500 700 1515 700 292 764 538 320 1150 600 1500 700 1750 800 318 836 615 320 1150 615 480 100 φ27 600 1500 700 2170 900 330 948 700 320 1150 680 520 100 φ27 600 1500 700 2380 1000 300 971 720 320 1150 720 560 140 φ27 600 1500 700 3170 1200 360 1094 850 360 1150 860 640 180 φ27 600 1500 700 4720 1400 390 1197 965 360 1280 960 800 180 φ34 760 1635 910 6260 1600 440 1347 1092 360 1280 1100 950 190 φ34 760 1635 910 7110 1800 490 1581 1216 360 1280 1250 1100 190 φ41 760 1635 910 8650
设计按GB12238的规定
法兰按GB/T17241.6的规定
结构长度按GB12221的规定
压力试验按GB/T13927的规定
本蝶阀适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）
1.本阀是新一代液动蝶阀，它主要用于介质为水的管路系统泵出口，蒹有截止和止回关闭功能可一阀代两阀，该阀门止回关闭时，能够实现快、慢两阶段关闭，从而起到消除或减小水锤防止介质倒流保护管路系统的作用。
2.本阀门采用蓄能器取代了重锤式液动碟阀的重锤，用液体的压力蓄能替代重锤势能，从而使该阀门具有设计合理、体积小、重量轻、维护方便等优点。
3.本阀门液压站和电气控制箱与阀门下部可整体式安装也可分体式安装，阀门不同工况下选择。
4.本阀门采用三偏心金属密封结构，启闭轻松达到零泄漏。
