ZP-LWCQ插入式涡轮流量计
· 抗杂质能力强，切向式叶轮在转动时可随时释放流体中悬浮杂物 · 结构简单、直观，用户容易掌握。 · 更换叶轮和轴承后，仪表系数不变。 · 流量范围宽，下限流速低。 · 几乎无压力损失，节省动力电耗。 · 传感器可露天安装，整个传感器可长期淹没在水中使用。 · 有截止阀的传感器，安装和拆卸时都不需断流。 · 水平，竖直，倾斜的管道均可使用。
仪表规格

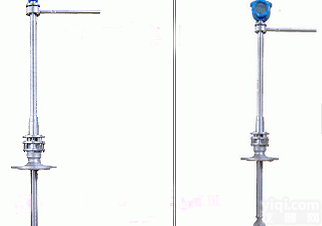

简易插入式
球阀插入式
拆装方式
断流后拆装
不需断流，关闭球阀后即可拆装
仪表型号
A型
B型
精确度
±2.5%
显示器
可选
输出信号
可选：脉冲或4-20mA
通讯接口
可选RS485
供电电源
+24VDC±15%
防爆等级
可选ExdIIBT6或ExiaIICT4
防护等级
IP65
整机功耗
＜1W
仪表材质
304SS
公称压力
1.0MPa
温度范围
-20℃～120℃
环境温度
-20℃～70℃
测量范围
型号
被测管道实测内径mm
插入杆长度mm
对应于公称通径DN的流量范围m3/h
全流量范围
ZP-LWCQ-100
100
6-150
10-150
<10-6
ZP-LWCQ-150
150
13-200
20-200
<20-13
ZP-LWCQ-200
200
23-300
40-300
<40-23
ZP-LWCQ≤400
906
250
36-450
62-450
<62-36
300
52-650
90-650
<90-52
350
70-900
120-900
<120-70
400
92-1100
160-1100
<160-92
ZP-LWCQ≤800
500
1106
150-1800
250-1800
<250-150
600
220-2500
360-2500
<360-220
700
280-3500
450-3500
<450-280
800
380-4500
640-4500
<640-380
ZP-LWCQ>800
900
1306
460-5800
800-5800
<800-460
1000
600-7000
990-7000
<990-600
1100
700-8500
1200-8500
<1200-700
ZP-LWCB-100
3-150
5-150
<5-3
ZP-LWCB-150
7-200
10-200
<10-7
ZP-LWCB-200
12-300
20-300
<20-12
ZP-LWCB≤400
18-450
31-450
<31-18
26-650
45-650
<45-26
35-900
60-900
<60-35
46-1100
80-1100
<80-46
ZP-LWCB≤800
75-1800
125-1800
<125-75
110-2500
180-2500
<180-110
140-3500
225-3500
<225-140
190-4500
320-4500
<320-190
ZP-LWCB>800
1300
230-5800
400-5800
<400-230
300-7000
495-7000
<495-300
350-8500
600-8500
<600-350
