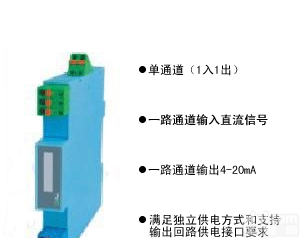

热电偶输入二线制隔离安全栅(DIP拨码开关设置 一入一出)

产品信息
模块化设计，精密集成混合电路。
卡装式结构，耐燃性材质机壳，厚度为16mm，可密集安装，组合、拆卸方便。
拔插式接线端子，独立的电源接线端，可带电拔插，安装、接线、维护简便易行。
全系列产品通过CE认证。
通过中国国家电气产品质量监督检验中心合格认证。
特性
  • 固定的热电偶输入。
  • 可通过DIP拨码开关设置量程范围。
  • 隔离型二线制，4~20mA 输出。
  • 高精度转换，线性化校正。
  • 单通道，一入一出，输入- 输出电磁隔离。
  • 本质安全防爆等级标志  [Exia]IIC 。
  • 即插即拔式接线端子，DIN导轨卡式安装。
概述

TM 5775 热电偶输入二线制隔离安全栅
将危险现场热电偶信号隔离变送，转换为与温度成线性的直流电流信号4～20mA, 隔离输出至安全区的控制系统或其它单元组合仪表。
微型DIP开关拨码设定热电偶输入的温度量程范围。
该隔离安全栅采用二线制输出回路供电方式，输入-
输出之间隔离。

选型、订货代码

技术参数
  • 本安侧输入
    输入类型：K、E、S、B、R 、T等型热电偶
    输入阻抗：≥20KΩ
    冷端温度补偿：-15~+75℃
    温度量程范围可设定：可通过本机左侧面的微型拨码开关设定。
    拨码开关布置见下图所示：( 设置方法参考使用说明书)
  • 非本安侧输出
    输出电流信号：4~20mA
    输出回路供电电源：12～30VDC
    Z小工作电源：12VDC
    负载电阻：参考下列计算式
  • 综合主要技术参数
    标准精度：±0.2%(参见选型表)
    温度漂移：基本误差 / 10℃
    冷端补偿误差：±1℃
    负载变化影响：±0.1%(允许负载范围内)
    隔离能力：输入-输出之间 2.5KV,1min ,50Hz
    绝缘电阻：输入-输出之间  ≥100MΩ / 500VDC
    开机响应时间：<1s(10 ~ 90%)
    稳定时间 ＜5 min
    工作温度： -20～＋60℃
    外形尺寸：厚度×高度×长度＝16×116×110(mm)
  • 安全防爆认证参数
    防爆等级标志： [Exia]IIC
    安全认证参数：    Um = 250V    Uo = 12V     Io = 24mA
                             Po = 72mW    Lo = 10mH    Co = 1μF
端子接线图
