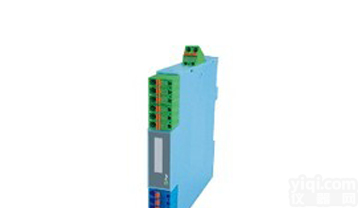

热电阻输入温度变送器(DIP拨码设定一入一出)

型号：TM6087
产地：中国大陆
供应商：金湖恒迈自动化仪表有限公司
供应商报价：电议
标签：热电阻输入温度变送器(DIP拨码设定一入一出),计量仪器,热学计量,供应热电阻输入温度变送器(DIP拨码设定一入一出),金湖恒迈自动化仪表有限公司

产品信息

模块化设计，精密集成混合电路。
卡装式结构，耐燃性材质机壳，厚度为16mm，可密集安装，组合、拆卸方便。
拔插式接线端子，独立的电源接线端，可带电拔插，安装、接线、维护简便易行。
全系列产品通过CE认证。

特性

热电阻温度隔离变送, 直流电流或电压输出
DIP 拨码开关设置热电阻分度号及量程范围
电源 / 输入 / 输出之间电磁隔离。
高精度转换，线性化校正。
带有零点/满度设定键,可按需要进行设定。
带有工作电源指示灯。
单通道，一入一出。
即插即拔式接线端子，DIN导轨卡式安装。

概述

TM6087 热电阻输入温度变送器
接收现场的热电阻信号，经过隔离和线性化处理，转换为线性化的直流信号输出至控制系统或其它单元组合仪表。
DIP开关拨码设定热电阻输入的温度量程范围。
该热电阻温度变送器采用独立的直流电源供电，供电电源-输入-输出之间隔离。

选型、订货代码

技术参数

输入
输入类型：热电阻 Pt100、Cu50
信号范围：参见选型表，可通过机内拨码开关设置
引线电阻：≤10Ω
温度量程范围可设定：可通过本机左侧面的微型拨码开关设定。
拨码开关布置见下图所示：( 设置方法参考使用热电阻输入温度量程设定表 )
输出
输出电流信号：4~20mA
允许负载电阻：0~350 Ω (4~20mA输出)
输出电压信号：1~5V
电压输出阻抗：<250Ω
输出纹波： < 10mVp-p
注明: 若需要更大输出负载能力，或需要输出其它直流电流或电压信号，订货时指定。
综合主要参数
工作电源：20~30VDC
电流损耗：24VDC 时，<25mA
电源指示：通电 LED 灯亮绿色
标准精度：±0.2% (参见选型表)
温度漂移：基本误差 / 10℃
热电阻引线补偿误差：±0.1%(0~10Ω)
负载变化影响：±0.1%(0~350Ω)
隔离能力：输入-输出-电源之间 1.5KV，1min ，50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
开机响应时间：<1s (10～90％)
稳定时间：< 5 min
工作温度：-20～＋60℃
外形尺寸：W 16×H116×D110(mm)
整机重量：约110 克

端子接线图
