高温高压电站截止阀-（J61Y/J961Y）高温高压电站截止阀 - 上海奥立龙阀门厂

产品信息

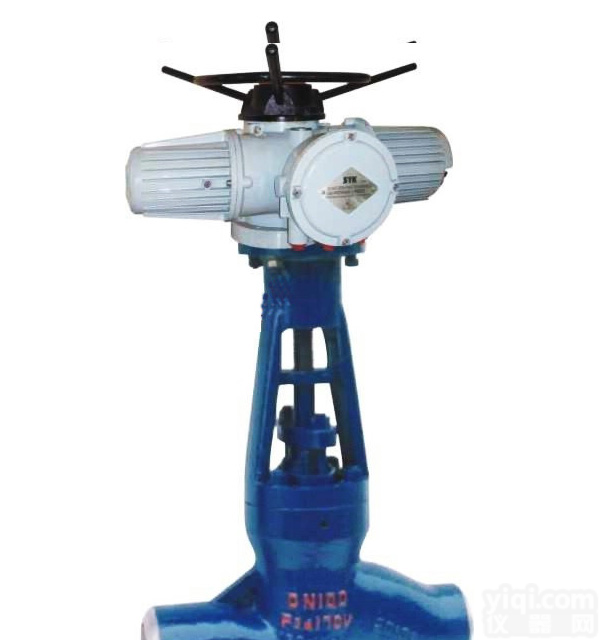

高温高压电站截止阀-（J61Y/J961Y）高温高压电站截止阀

高温高压电站截止阀

■主要特点及用途

1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

  产品型号 ： J61Y
  产品通经 ： 10-100mm
  产品压力 ： 10-32MPa


■主要性能和平共处使用范围
产品型号 公称压力（MPa） 试验压力（MPa） 工作压力（MPA） 工作温度℃ 适用介质
壳体强度 密封 P54 P55 P57
J61 H -100
Y
10 15 11 / / / ≤450 水、蒸汽、油品
J61 H -200
Y
20 30 22 / / /
J61 H -250
Y
25 38 28 / / /
J61 H -320
Y
32 48 36 / / /
J61Y-P54/100V / 30 22 10 / / ≤540 蒸汽
J61Y-P54/140V / 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤555
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17

■主要零件材料
零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料 阀杆螺母 手轮 紧固件
J61H型 25
WCB
 		 25
WCB		 铬不锈钢
铬钼铝钢氮化		 铬不锈钢 铬不锈钢 柔性石墨 铝青铜 可锻铸铁 优质碳钢 铬钼钢
J61Y型 25
WCB		 25
WCB		 铬不锈钢
铬钼铝钢氮化
 		 25 硬质合金 优质碳钢 铬钼钢
J61Y-P54型 ZG20CrMoV
12Cr1Mo1V		 12Cr1Mov 20Cr1MoVA
25CrMoAIA		 12Cr1Mov 硬质合金 铬钼钢
J61Y-P55型 ZG2015CrMoV
12Cr1Mo1V		 12Cr1Mov 20Cr1MoVA
25CrMoAIA		 12Cr1Mov 硬质合金 铬钼钢
J61Y-P57型 ZG215CrMoV
12Cr1Mo1V		 12Cr1Mov 20Cr1MoVA
25CrMoAIA		 12Cr1Mov 硬质合金 铬钼钢

■主要尺寸及重量
公称通径 主要外形尺寸和连接尺寸（mm） 电装型号 重量（kg）
L D1 D2 D3 & H Do

J61 H -100、200、250、320、J61Y-P54/100V、P54/140、VP54/170V
Y
10 120 12 25 / 40℃ 185 140 2.8
15 170 17 36 / 40℃ 247 200 705
20 170 22 42 / 40℃ 248 200 9
25 170 26 42 / 40℃ 248 240 9.5
32 170 31 44 / 40℃ 248.5 280 15
50（1） 250 50 82 / 32℃ 450 320 60
50（2） 350 50 82 / 32℃ 450 320 64
65 430 69 100 110 32℃ 669 400 74
80 470 84 108 130 32℃ 669 450 112.5
100 560 107 144 165 32℃ 755 500 178.5
注：DN50为两种结构。

J61Y-P55/100V、P55/140、VP55/170            J61Y-P57/100V、P57/140、VP57/170
10 120 12 28 / 40℃ 189 140 3
15 170 17 40 / 40℃ 250 200 9
20 170 22 46 / 40℃ 252 200 11
25 170 26 46 / 40℃ 254 240 13
32 170 31 49 / 40℃ 254 280 17
50（1） 250 50 90 / 32℃ 453 320 68
50（2） 350 50 90 / 32℃ 455 320 72
65 430 69 104 115 32℃ 630 400 83
80 470 84 110 140 32℃ 672 450 118
100 560 107 148 170 32℃ 761 500 185

■主要性能和使用范围
产品型号 公称压力（MPa） 试验压力（MPa） 工作压力（MPA） 工作温度℃ 适用介质
壳体强度 密封 P54 P55 P57
J961 H -100
Y
10 15 11 / / / ≤450 水、蒸汽、油品
J961 H -200
Y
20 30 22 / / /
J961 H -250
Y
25 38 28 / / /
J961 H -320
Y
32 48 36 / / /
J961Y-P54/100V / 30 22 10 / / ≤540 蒸汽
J961Y-P54/140V / 38 28 14 / /
J961Y-P54/170V / 48 36 17 / /
J961Y-P55/100V / 38 28 / 10 / ≤555
J961Y-P55/140V / 48 36 / 14 /
J961Y-P55/170V / 53 39 / 17 /
J961Y-P57/100V / 48 36 / / 10 ≤570
J961Y-P57/140V / 55 40 / / 14
J961Y-P57/170V / 60 44 / / 17

■主要零件材料
零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料 阀杆螺母
J961H型 25
WCB
 		 25
40Cr		 铬不锈钢
铬钼铝钢氮化		 铬不锈钢 铬不锈钢 柔性石墨 铝青铜
J961Y型 25
WCB		 25
40Cr		 铬不锈钢
铬钼铝钢氮化
 		 25 硬质合金
J961Y-P54型 ZG20CrMoV
12Cr1Mo1V		 12Cr1Mo1V 20Cr1MoVA
25CrMoAIA		 12Cr1Mo1VA 硬质合金
J961Y-P55型 ZG2015CrMoV
12Cr1Mo1V		 12Cr1Mo1V 20Cr1MoVA
25CrMoAIA		 12Cr1Mo1VA 硬质合金
J961Y-P57型 ZG215CrMoV
12Cr1Mo1V		 12Cr1Mo1V 20Cr1MoVA
25CrMoAIA		 12Cr1Mo1VA 硬质合金

■主要尺寸及重量
公称通径 主要外形尺寸和连接尺寸（mm） 重量（kg）


J61Y-100、200、250、320、 J61Y-P54/100V、P54/140、VP54/170
10 120 12 25 / 40℃ 185 140 2.8
15 170 17 36 / 40℃ 247 200 705
20 170 22 42 / 40℃ 248 200 9
25 170 26 42 / 40℃ 248 240 9.5
32 170 31 44 / 40℃ 248.5 280 15
50（1） 250 50 82 / 32℃ 450 320 60
50（2） 350 50 82 / 32℃ 450 320 64
65 430 69 100 110 32℃ 669 400 74
80 470 84 108 130 32℃ 669 450 112.5
100 560 107 144 165 32℃ 755 500 178.5
注：DN50为两种结构。

J61Y-P55/100V、P55/140、VP55/170            J61Y-P57/100V、P57/140、VP57/170
10 120 12 28 / 40℃ 189 140 3
15 170 17 40 / 40℃ 250 200 9
20 170 22 46 / 40℃ 252 200 11
25 170 26 46 / 40℃ 254 240 13
32 170 31 49 / 40℃ 254 280 17
50（1） 250 50 90 / 32℃ 453 320 68
50（2） 350 50 90 / 32℃ 455 320 72
65 430 69 104 / 32℃ 630 400 83
80 470 84 110 / 32℃ 672 450 118
100 560 107 148 / 32℃ 761 500 185
