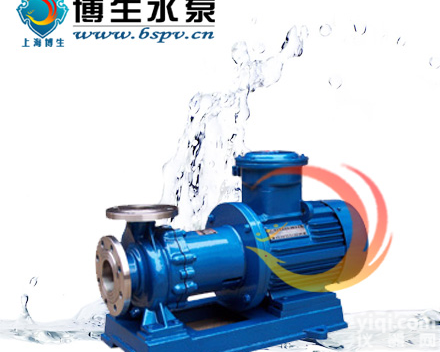

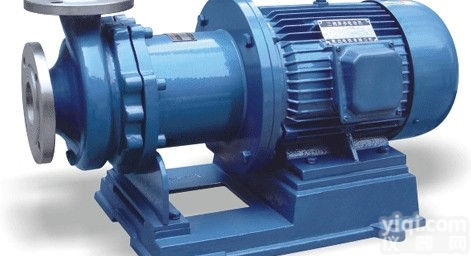

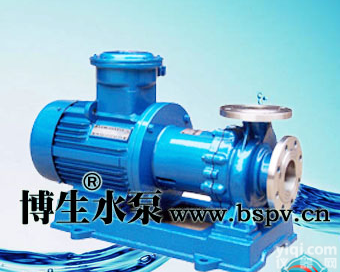

CQB型不锈钢磁力驱动离心泵

型号：CQB32-20-125
产地：中国大陆
供应商：上海城泉泵业制造有限公司
供应商报价：5888
标签：CQB型不锈钢磁力驱动离心泵,常用设备,常用泵,供应CQB型不锈钢磁力驱动离心泵,上海城泉泵业制造有限公司

产品信息

CQMP城泉牌磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔套内，没有动密封因而完全无泄漏。CQ系列磁力泵是磁力泵僵联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。CQ系列磁力泵型式基本参数符合JB/TQA786-89《小型磁力驱动离心泵式与基本参数》标准和《小型磁力驱动离心泵和补充规定》。

CQMP城泉Pai磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔套内，没有动密封因而完全无泄漏。CQ系列磁力泵是磁力泵僵联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。CQ系列磁力泵型式基本参数符合JB/TQA786-89《小型磁力驱动离心泵式与基本参数》标准和《小型磁力驱动离心泵和补充规定》。

◆型号意义:

◆使用范围:

城泉磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体物抽送，选用此泵则更为理想。

◆结构说明:

1.泵体	2.叶轮	3.轴承体	4.内磁钢总成	5.外磁钢总成	6.泵轴
7.轴承	8.前后止推环	9.密封环	10.隔离套	11.联接架	12.叶轮螺母
13.止动垫圈	14.螺母	15.垫圈	16.轴套	17.定位套	18.管堵
19.垫

◆性能参数:

型号	流量Q m³/h	扬程 m	汽蚀余量（NPSH）r m	转速N r/min	效率 %	电机功率 KW
CQB32-20-125	3.2	20	5.0	2900	35	1.1
CQB32-20-160	3.2	32	3.5	2900	35	1.5
CQB40-25-105	6.3	12.5	6.0	2900	45	1.1
CQB40-25-125	6.3	20	5.0	2900	42	2.2
CQB40-25-160	6.3	32	3.5	2900	35	3
CQB40-25-200	6.3	50		2900	28	5.5
CQB50-40-85	12.5	8		2900	56	1.1
CQB50-32-105	12.5	12.5		2900	54	2.2
CQB50-32-125	12.5	20		2900	50	3
CQB50-32-160	12.5	32		2900	46	4
CQB50-32-200	12.5	50		2900	39	7.5
CQB50-30-250	12.5	80		2900	30	15
CQB65-50-125	25	20	4.0	2900	58	5.5
CQB65-50-160	25	32		2900	56	7.5
CQB65-40-200	25	50		2900	49	15
CQB65-40-250	25	80		2900	46	22
CQB80-65-125	50	20		2900	66	7.5
CQB80-65-160	50	32		2900	64	15
CQB80-50-200	50	50		2900	60	18.5
CQB80-50-250	50	80		2900	55	30
CQB100-80-125	100	32		2900	72	11
CQB100-80-160	100	20		2900	70	18.5
CQB100-65-200	100	50		2900	68	30
CQB100-65-200	100	80		2900	64	37

◆ 安装尺寸:

型号	A	AD	B	L	L1	H1	H2	a	A1	A2	A3	H	H3	H4	L2	L3	L4	L5	L6	h
CQB32-20-125	125	150	100	458	133	120	90	65
CQB32-20-160	140	155	100	483	143	160	115	65
CQB40-25-105	125	150	100	458	133	120	90	65
CQB40-25-125	140	155	125	508	143	160	112	65
CQB40-25-160	160	180	140	633	233	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
CQB40-25-200	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
CQB50-40-85	125	150	100	458	253	120	90	80
CQB50-32-105	140	155	125	508	133	160	112	80
CQB50-32-125	160	180	140	633	143	160	112	80	300	330	360	210	370	355	190	140	80	270	430	50
CQB50-32-160	190	190	140	653	233	160	112	80	300	330	360	210	370	363	197	140	80	270	430	50
CQB50-32-200	216	210	140	728	233	180	132	80	350	380	410	230	410	413	236	140	80	320	480	50
CQB50-30-250	254	255	210	898	253	225	160	100	380	410	440	260	485	485	308	161	120	440	680	80
CQB65-50-125	216	210	140	728	308	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
CQB65-50-160	216	210	140	728	253	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
CQB65-40-200	254	255	210	898	253	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
CQB65-40-250	279	285	241	968	308	225	180	100	380	410	440	280	505	530	321	161	120	440	680	80
CQB80-65-125	216	210	140	728	308	160	132	80	350	380	410	230	390	413	236	140	80	320	480	50
CQB80-65-160	254	255	210	898	253	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
CQB80-50-200	254	255	254	943	297	200	160	100	380	410	440	260	460	485	308	161	120	440	680	80
CQB80-50-250	318	310	305	1108	308	225	200	125	470	500	530	300	525	575	333	171	120	520	760	100
CQB100-80-125	254	255	210	898	318	180	160	100	380	410	440	260	440	485	308	161	120	440	680	80
CQB100-80-160	254	255	254	943	308	200	160	100	380	410	440	260	460	485	308	161	120	440	680	80
CQB100-65-200	318	310	305	1083	318	225	180	100	470	500	530	300	525	575	333	171	120	520	760	100
CQB100-65-200	318	310	305	1108	318	250	200	125	470	500	530	300	550	575	330	171	120	520	760	100
