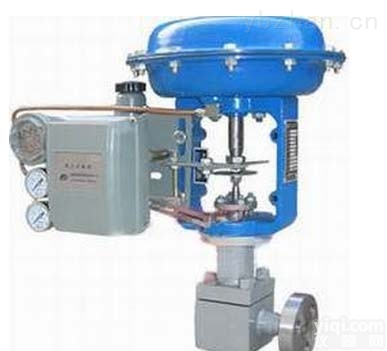

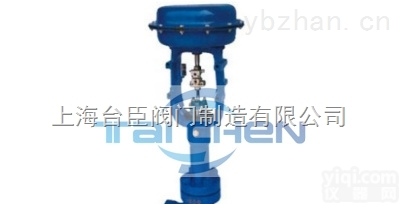

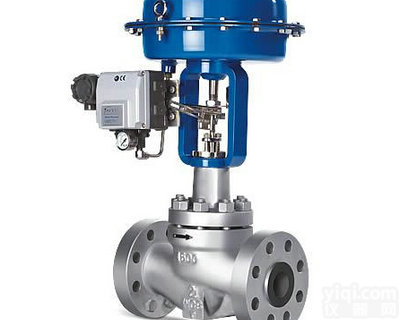

气动高压调节阀
- 型号：ZJHGYL
- 产地：中国大陆
- 供应商：上海辰景流体机械设备有限公司
- 供应商报价：1200
- 标签：气动高压调节阀,常用仪表,阀门仪表,供应气动高压调节阀,上海辰景流体机械设备有限公司
产品库
二、气动高压调节阀主要技术参数
公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径（dn） 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数（KV） 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
笼式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差（MPa） ≤ 公称压力
公称压力（MPa） 10.0、16.0、25.0、32.0、45.0
额定行程（mm） 16 25 40 60 100
阀盖形式 标准型（-17～+250℃）、高温型（+250～+450℃）
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、笼式单座
流量特性 等百分比
三、气动高压调节阀执行器技术参数
配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积（cm2） 350 350 560 900 1400
行程（mm） 10、16 24 40 40、60 100
弹簧范围（KPa） 20～100（标准）、20-60、60-100、40-200、80-240
膜片材料 橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140～400KPa
气源接口 RC1/4"
环境温度 -30～+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式（B）—失气时阀位开（FO）；气开式（K）—失气时阀位关（FC）
我公司专业生产气动高压调节阀系列产品,欢迎来电咨询气动高压笼式调节阀产品详细信息.我们将竭诚为您提供优质的服务！
