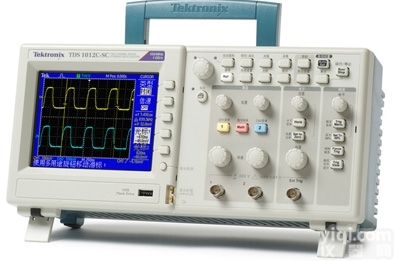

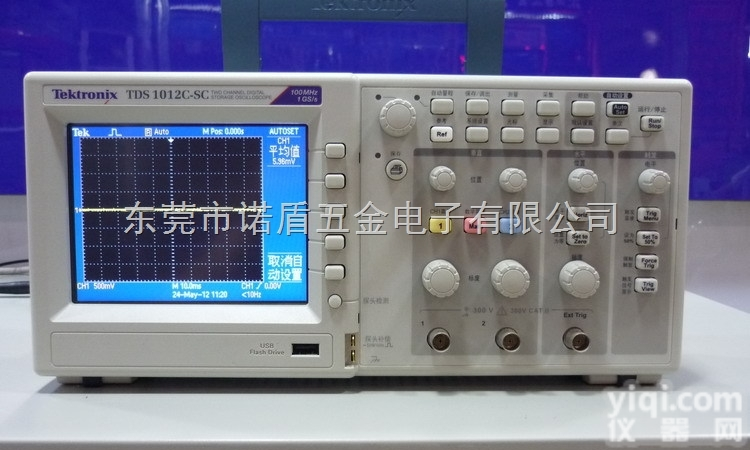

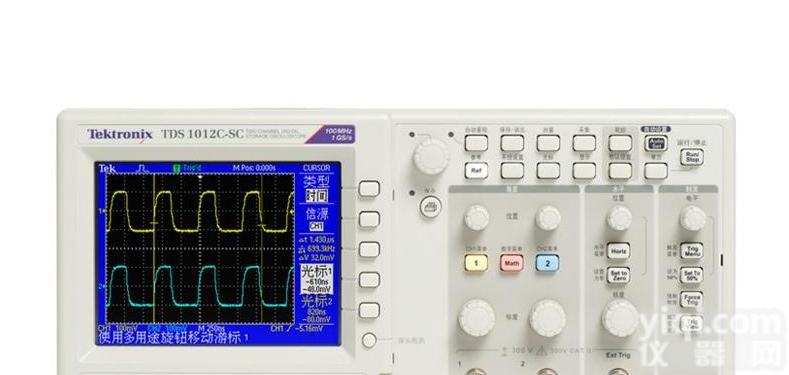

美国泰克TDS1012C-SC数字示波器
- 产地：中国大陆
- 供应商：杭州胜利电子仪器有限公司
- 供应商报价：电议
- 标签：美国泰克TDS1012C-SC数字示波器,常用仪表,电子测量仪表,供应美国泰克TDS1012C-SC数字示波器,杭州胜利电子仪器有限公司
产品库
美国泰克TDS1012C-SC数字示波器
特点
TDS1012C-SC系列数字存储示波器
TDS1001C-SC TDS1002C-SC TDS1012C-SC
显示器（1/4彩色彩色彩色
具VGALCD）
带宽*1
40 MHz60 MHz100 MHz
通道数量222
外部触发输入所有型号上都包括
每条通道上的500 MS/s1.0 GS/s1.0 GS/s
取样速率
记录长度所有型号上所有时基为2.5 K点
垂直分辨率8位
垂直灵敏度 所有型号上2 mV - 5 V/div，支持校准精调
DC垂直精度所有型号上±3%
垂直缩放 垂直扩展或折叠活动的波形或停止的波形
输入 300VRMS CAT II; 在超过100 kHz时额定值
电压 以20 dB/10 Hz下降, 在3 MHz时为13Vpk-pk AC
位置范围 2 mV - 200 mV/div +2 V; >200 mV -5 V/div +50 V
带宽限制所有型号为20 MHz
输入耦合所有型号上AC, DC, GND
输入阻抗1 M?并联,20pF
时基 5 ns-50 sec/div5 ns-50 sec/div 5 ns-50 sec/div
时基精度50 ppm
水平缩放 水平扩展或折叠活动的波形或停止的波形
TDS1001C-SCTDS1002C-SCTDS1012C-SC
I/O接口
USB端口 所有型号上都包括：2个USB 2.0端口
前面板上的USB主机端口支持USB闪存驱动器
仪器背面的USB设备端口支持连接PC
及兼容PictBridge的所有打印机
GPIB可选
非易失性存储器
参考波形显示（2）个2.5 K点参考波形
没有USB（2）个2.5 K点（2）个2.5 K点 （2）个2.5 K点
闪存驱动器时
的波形存储
带有USB每8 MB 96个以上参考波形
闪存驱动器时
的波形存储
没有USB10个前面板设置
闪存驱动器
时的设置
带有USB每8 MB4000个以上前面板设置
闪存驱动器
时的设置
带有USB每8 MB 128个以上屏幕图
闪存驱动器（图像数量取决于选择的格式）
的屏幕图
带有USB每8 MB 12个以上的全部保存操作
闪存驱动器一个全部保存操作会创建3-9个文件
时全部保存 （设置, 图像, 外加显示的每个波形一个文件）
产品型号 ADS1102C ADS1062C ADS1042C ADS1022C 屏幕显示 彩色 彩色 彩色 彩色 带宽 100MHz 60MHz 40MHz 25MHz 屏幕尺寸 5.7’彩色液晶屏/单色，波形显示更加清晰自然 存储深度 4K-1M 实时采样率 500MSa/s 等效采样率 50GSa/s 上升时间 ＜3.5nS ＜5.8nS ＜8.8nS ＜14nS 输入阻抗 1MΩ‖13pF 1MΩ‖13pF 1MΩ‖13pF 1MΩ‖13pF 时基范围 2.5nS/div~50S/div Roll:100mS~50S/div 5nS/div~50S/div Roll:100mS~50S/div 10nS/div~50S/div Roll:100mS~50S/div 25nS/div~50S/div Roll:100mS~50S/div 李沙育图形
| 通道数 | 2（CH1/CH2） |
| 垂直灵敏度 | 2mV-5V/div（1-2-5顺序） |
| 垂直分辨率 | 8 bit |
| 存储深度 | 单通道4K-1M |
| 波形捕获率 | 超过1000次/秒 |
| 输入耦合 | 直流、交流、接地 |
| 输入电压 | 400V（峰峰值） |
| 触发类型 | 边沿、脉冲、视频、延迟、交替 |
| 触发模式 | 自动、正常、单次 |
| 触发源 | CH1、CH2、EXT、EXT/5、AC Line |
| 储存/调出 | 提供2组参考波形、20组普通波形、20种设置内部储存/调出功能；支持U盘外部储存/调出功能 |
| 自动测量类型 （<, /SPAN>32种） | 值、Z小值、顶端值、底端值、峰峰值、平均值、周期平均值、均方根、周期均方根、幅值、上升过激、上升前激、下降过激、下降前激、上升时间、下降时间、频率、周期、脉宽、正脉宽、负脉宽、正占空比、负占空比、相位、FRR、FRF、FFR、LRR、LRF、LFR、LFF |
| 光标测量 | 手动模式、追踪模式、自动测量模式 |
| 采样模式 | 实时采样、等效采样 |
| 平均次数 | 4，16，32，64，128，256 |
| 数学运算 | +、-、*、/、反相 FFT：窗模式：Hanning, Hamming, Blackman, Rectangular 采样点：1024 points |
| XY方式 | 相位移：±3 degrees 支持5KSa/s～200MSa/S采样率（1-2-5顺序） |
| 显示语言 | 简体中文、繁体中文、英语、德语、法语、日语、韩语、俄语、阿拉伯语、西班牙语、葡萄牙语 |
| 电源 | 100～240VAC，47Hz～440Hz，50VA Max |
| 尺寸 | 305*154*133mm |
| 重量 | 约2.2kg |
| 附件 | 1:1、10:1）探头*2，电源线，EasyScope电脑软件系统，说明书 USB Host:支持U盘升级及固件升级； USB Device:支持PictBridge 直接打印及与PC连接。 |
| 选择 | GPIB通讯模块，串口模块，Pass/Fail接口模块 |
