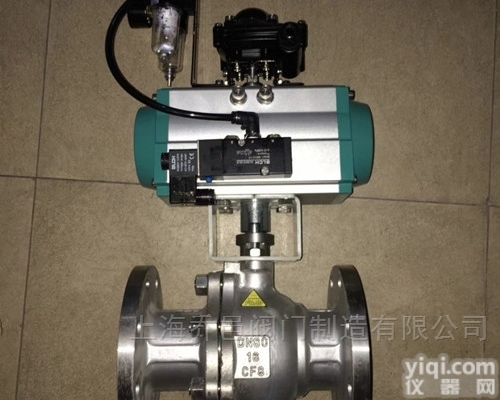

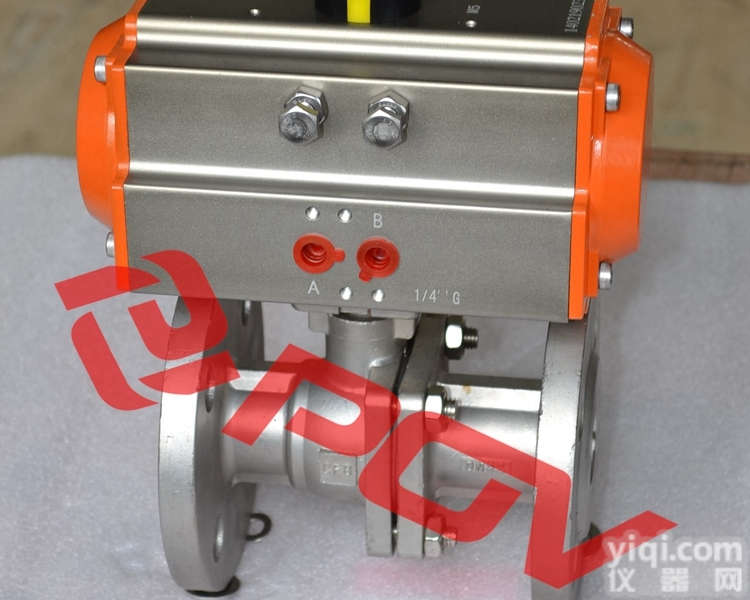

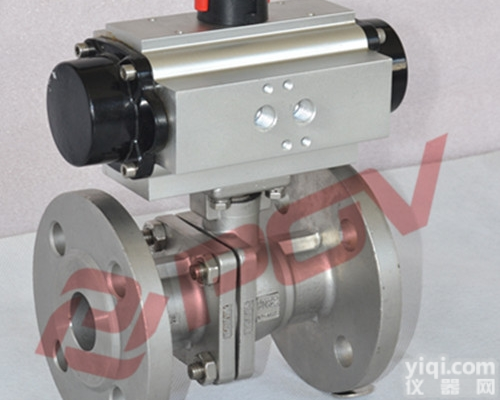

Q641F气动不锈钢法兰球阀

产品信息
球阀的工作原理和现实作用: 球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。球阀和旋塞阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门 。

上海卡纳德提供气动不锈钢法兰球阀产品概述：

Q641F系列气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

性能规范：

公称通径DN（mm）

15-250

公称压力PN（MPa）

1.6

公称压力PS（MPa）

强度试验

2.4

密封试验

1.76

材料\\材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球芯



2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

密封圈

增强聚四氟乙烯对位聚苯

填料

聚四氟乙烯柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-28℃～300℃

执行器

型号

BAW系列、GT系列、SW系列

气源压力

0.4-0.7Mpa

主要尺寸及执行器配置：

公称通径DN（mm）

尺寸（mm）

执行器型号

L

D

D1

D2

b

f

Z-Φd

15

108

95

65

45

14

2

4-14

GTD52/GT63K

20

117

105

75

55

14

4-14

GT63/GT63K

25

127

115

85

65

14

4-14

GT63/GT83K

32

140

135

100

78

16

4-18

GT83/GT83K

40

165

145

110

85

16

3

4-18

GT83/GT110K

50

178

160

125

100

16

4-18

GT83/GT110K

65

190

180

145

120

18

4-18

GT110/GT127K

80

203

195

160

135

20

8-18

GT127/GT127K

100

305

215

180

155

20

8-18

GT127/GT160K

125

256

245

210

185

22

8-18

GT160/GT190K

150

394

280

240

210

24

8-23

GT190/GT210K

200

457

335

295

265

26

12-23

GT254/BAW20S

250

533

405

335

320

30

12-25

AW17/AW20S
