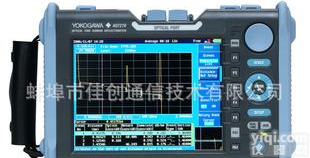

进口光时域反射仪，日本恒河AQ7275，美国信维S20(厂价直销)

PalmOTDR/N系列 掌上型光时域反射仪世界上Z小的一款高性能OTDR· 理想的LAN/WAN/FTTx 认证和故障解决工具· 全面光纤测试应用： 单模：1310/1490/1550/1625nm（带滤波器），Z大45dB 多模：850/1300nm，18/22dB· FTTx在线测试，可穿通64路以上分路器测试： 型号S16C/N和S20C/X（1625nm波长带滤波器）· 可识别分路器和光纤末端· GX人机界面，掌上型轻量化设计（仅重1kg）· 配置650nm可见光源· 快速启动<5 秒· 独特的热键设计：按键操作集成热键功能，快捷定位及分析事件点· USB/RS232数据接口· 1000条迹线存储（C型）· Bellcore文件格式（.sor）· TraceManager软件：轻松实现批量编辑、打印及单页多迹线打印功能· 优化的供电设计：内置NiMH充电电池一次充电可支持8小时测量· 防尘、防震设计（通过2米跌落试验）· CE、FCC、FDA 认证ShinewayTech®palmOTDR/N系列掌上型光时域反射仪是一款独具匠心的光纤线路寻障分析产品，为光纤通信网测试提供了一种全新的应用方式，其稳定性和惊人的性价比在广受瞩目。 其与传统OTDR相比，尺寸更加小巧，操作更为简洁，独特的热键功能使事件的浏览和分析更加快捷；功能齐全，全面满足单模(1310nm/1550nm)、多模(850/1300nm)光纤测试应用需求，支持平均/实时双测量模式；其多功能背包亦充分考虑到了野外作业和实验室测试的操作方便，可充分满足不同用户和各种现场测试需求，使其成为目前发展迅速的农话网、城域网和FTTx光纤施工、认证、例检、抢修和维护中的工具开机启动时间小于5秒palmOTDR/N系列从开启电源到进入界面并启动测试只需要不到5秒的时间，用户无需等待。基于Windows PC机的软件可以在PC机上对测试迹线进行分析/编辑，也可根据用户需求生成不同形式的测试报告

●可浏览和分析所测试迹线文件；●Bellcore文件存储格式；●显示迹线，光纤事件，分析信息，●测试参数等数据；●单页单迹线或单页多迹线可选打印模式●批量修改和批量打印功能●波形差异对比功能 在仿真模式中，可在同一窗口同时打 开多个波形，波形间的差异在同一窗 口显示出来，可以更容易地比较诸如 光纤老化原因所造成的参数改变。 ●双方向分析测试功能技术指标 型号(1) 波长(±20nm) 动态范围(dB)(2) 事件盲区(m) 衰减盲区(m) palmOTDR-M20A/N 850/1300 18/22 7(6) 20(6) palmOTDR-S20A/N 1310/1550 24/24 10(5) 25(5) palmOTDR-S20B/N 1310/1550 32/32 2.5 14 palmOTDR-S20C/N 1310/1550 38/37 2.5 14 palmOTDR-S20C/N+ 1310/1550 45/43 2.5 14 palmOTDR-S16C/N 1625 37 1.5 10 palmOTDR-S20C/P 1310/1490/1550 38/37/37 2.5 14 palmOTDR-S20C/X 1310/1550/1625 38/37/37 1.5 10 测试范围 (Km)(3) 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10@850nm;0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40, 80@1300nm0.3, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 240@其他 脉宽(4) 12ns, 30ns, 100ns, 275ns, 1µs@850nm;12ns, 30ns, 100ns, 275ns, 1µs, 2.5µs@1300nm5ns, 10ns, 12ns, 30ns, 100ns, 275ns, 300ns, 1µs, 2.5µs, 10µs, 20µs@其他 测量时间 15s, 30s, 1min, 2min, 3min 测距精度 ±(1 m + 5×10-5×距离+取样间距) 衰减测量精度 ±0.05 dB/ dB 反射测量精度 ±4 dB 数据存储 C型：1000条测试曲线；A/B型：300条测试曲线 通信接口 USB/RS232 光接口 FC/PC (可互换SC, ST) 可见光源(该功能仅palmOTDR-S20B/N和C/N型具有) 输出功率(dBm) ≥-3 测试距离(km) 5 通用指标 供电方式 双路供电：NiMH充电电池/ AC适配器 电池工作时间 一次充电后：连续操作≥8小时; 待机时间≥20小时 工作温度 0℃ ~ 50℃ 保存温度 -20℃ ~ 70℃ 相对湿度 0~95% (无结露) 重 量 1Kg 体积 (长×宽×厚) 220×110×70mm 注释：(1)技术指标描述了用典型PC型连接器测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度；(2)动态范围是在Z大脉冲宽度、平均时间3分钟条件下测得；(3)距离范围中160Km档和240Km档只对本仪表的B、C型有效；120Km档只对本仪表的A型有效；(4)脉宽中5ns、10ns、300ns、10us档和20us档只对本仪表的B、C型有效；12ns和275ns档只对本仪表的A型有效；(5)盲区测量条件：对A型，反射事件在2.1Km处，反射强度<-35dB，用30ns脉宽进行测量；对B、C型，反射事件在0.6Km处，反射强度<-45dB，事件盲区用10ns脉宽进行测量，衰减盲区用30ns脉宽进行测量；(6)盲区测量条件：反射事件在1Km处，反射强度<-32dB，用12ns脉宽进行测量。上述参数如有变化，恕不另行通知。 订购信息 标准配置： 主机、FC/PC激光连接器、充电电池、TraceManager软件光盘、数据传输线（RS232/USB）、AC适配器、便携软包、保修卡、CE证书、校准证书、快速操作手册选件： 部件名称 部件编号 部件名称 部件编号 50米测试光跳线 P/N:AC-FJC-50-FC/FC ST激光连接器 P/N:AC-CONN-ST-L SC激光连接器 P/N:AC-CONN-SC-L 豪华型工具箱 P/N:AC-PB-40
