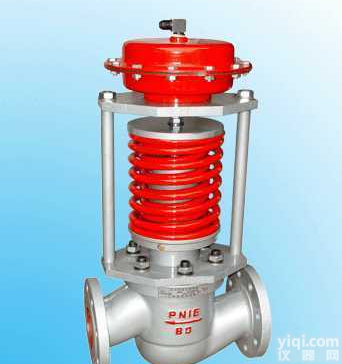

ZZY型自力式压力调节阀
- 型号：ZZY型
- 产地：中国大陆
- 供应商：富阳诺尼韦尔阀门有限公司
- 供应商报价：电议
- 标签：ZZY型自力式压力调节阀,常用仪表,阀门仪表,供应ZZY型自力式压力调节阀,富阳诺尼韦尔阀门有限公司
产品库
■ 概述
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。
本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有Ⅱ级、Ⅳ级和Ⅵ级三档；流量特性为快开；压力分段调节从15～2500kPa。可按需要组合满足用户况要求。
■ 特点
·自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
·压力分段范围细且互相交叉，调节精度高。
·压力设定值在运行期间可连续设定。
·对阀后压力调节，阀前压力与阀后压力之比为10：1～10：8。
·橡胶膜片式检测，执行机构测精度高、动作灵敏。
·采用压力平衡机构，使调节阀反应灵敏、控制精确。
■ 主要技术参数和性能指标
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||
| 额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||||||||
| 压力调节范围（KPa） | 15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 950～1500 1000～2500 | ||||||||||||||||||||||
| 流量特性 | 快开 | ||||||||||||||||||||||
| 调节精度（％） | ±5 | ||||||||||||||||||||||
| 使用温度（℃） | ≤350 | ||||||||||||||||||||||
| 允许 泄漏量 | 硬密封（l/h） | 单座：≤10-4阀额定容量（Ⅳ级）；双座、套筒≤5×10-3阀额定容量（Ⅱ级） | |||||||||||||||||||||
| 软密封（ml/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||||||
| 减压比 | 10 | ||||||||||||||||||||||
| Z小 | 1.25 | ||||||||||||||||||||||
|
压力调节范围分段，见主要参数及性能指标，控制压力应尽量选取在调节范围中间值附近。 ■ 阀后压力调节阀．其阀前压力与阀后压力的关系 自力式调节阀本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀（B型），为保证后压力在一定范围内，其阀前压力必须达到一定值，其要求可参见右表。 ■ 整机作用方式确定 自力式压力调节阀（K型）为控制阀前压力的调节阀．其初始位置的阀芯在关闭位置，当阀前压力逐渐升高，阀逐渐打开，直至阀前压力稳定在要求的给定值。 |
■ 订货须知
订货时请用户提供以下资料：
·调节阀名称、型号
·工作温度及范围
·公称通径（mm）
·整机作用方式
·公称压力（MPa）
·压力设定点及调节范围
·额定流量系数（Kv）
·阀体、阀内件及填料材质
·固有流量特性
·所配附件
·介质名称
·其它特殊要求
