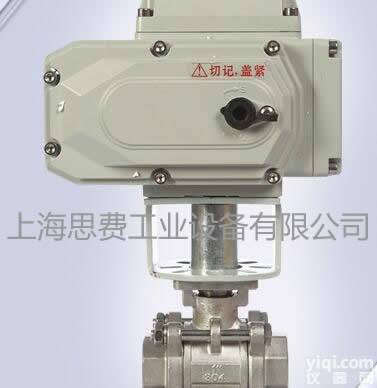

不锈钢电动球阀，Q941F-16P电动球阀

产品信息
电动法兰球阀适用于两位切断、调节的场合。电动开关型球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

Q941F电动球阀技术参数

Q941F

公称通径DN（mm）

DN15～DN400

公称压力

1.6,4.0,6.4MPa,ANSI150,300（Lb）,JIS10,20K

适用介质

水,石油,硝酸类,醋酸类,粘性流体,浆料,强氧化性介质等

介质温度

-40～+180℃ -40～+350℃

泄漏量

0 符合ANSIB16.104 5级标准

球体转角

90°

阀体材制质

A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M

阀座材料

聚四氟乙烯（常温）,特制PPL（高温）


Q941F电动球阀主要外形尺寸

公称通径DN（mm）

尺寸（mm）

L

D

D1

D2

b

f

n-d

15

108

95

65

45

14

2

4-14

20

117

105

75

55

14

4-14

25

127

115

85

65

14

4-14

32

140

135

100

78

16

4-18

40

165

145

110

85

16

3

4-18

50

178

160

125

100

16

4-18

65

190

180

145

120

18

4-18

80

203

195

160

135

20

8-18

100

305

215

180

155

20

8-18

125

256

245

210

185

22

8-18

150

394

280

240

210

24

8-23

200

457

335

295

265

26

12-23

250

533

405

335

320

30

12-25

Q941F电动法兰球阀参数：

公称压力：PN1.6、2.5、4.0Mpa

连接方式：法兰 （二片式、三片式）

阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）

阀球材质：不锈钢CF8（304）、CF8M（316）

密封材料：PTFE、PPL

阀杆材质：304、316不锈钢

适用温度范围：-20℃～232℃～350℃，金属密封：450℃~600℃

适用介质：水、油、气、粉末，各种有机溶剂等某些腐蚀性液体（W·O·G）

信息声明：本产品供应信息由仪器网为您整合，供应商为（上海湖泉电动阀门有限公司），内容包括 （不锈钢电动球阀，Q941F-16P电动球阀）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （不锈钢电动球阀，Q941F-16P电动球阀）的信息，请直接联系供应商，给供应商留言！
