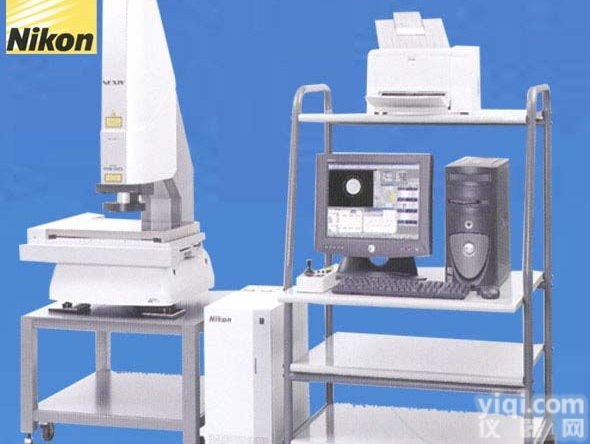

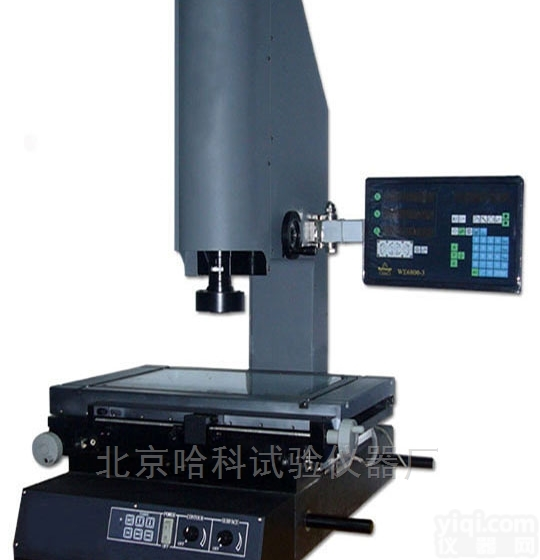

非接触式影像测量仪

产品特点：

光学系统：12：1影像放在镜头，放大倍数从15倍到550倍

照明系统：光纤环状光、底光、同轴光照明或选配LED环状光、底光、同轴光照明。

影像头：彩色CCD，768（水平）×494（垂直）像素

双LCD显示屏

驱动方式：X/Y/Z轴以及变焦镜头的步距电机均由CNC软件控制，操作杆可手动控制X,Y和Z轴的运动。

行程&测量能力：

                  X: 150mm-350mm

                  Y：150mm-350mm

                  Z：140mm-200mm

测量软件：Metronics  Quadra-Chek 系列三维软件

线性精度：CNC系统：

                   （X&Y）:E2＝1.9＋5L/1000μm,

                    （Z）:   E1＝2.5＋5L/1000μm，

分辨率：0.0005mm（.00002″）

工件承重：40 lbs.（18kg）
