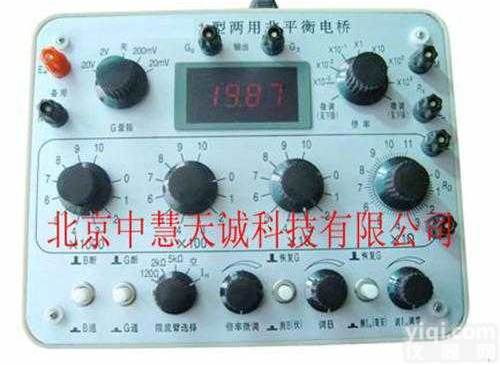

DMQJ-1两用非平衡电桥

型  号

名  称

功 能 和 技 术 指 标

DMQJ-1

两用非平衡电桥

1、平衡电桥：1Ω～11.11MΩ   准确度: ±0.2%

2、非平衡电桥：调节细度＜1Ω，可作功率电桥；测试信号可外接输出，Rx向上变化；Rx向下变化，准确度：±1%。

DMQJ-2

非平衡电桥

1.四臂都有衬底电阻（0～10）×10kΩ，都可接入敏感元件或细调臂（0～10）×（1k+100+10）Ω微调臂（0～22）×1Ω，可用三端法和单、双、四敏感臂电路，排除敏感元件的引线电阻并充分研究非平衡电桥的固有非线性；

2.的非线性矫正电路：当Rx变化±时，输出线性度优于±1%。

3、恒压源E：0～20V；恒流源I_C：0.3～10mA；数字表功能：测E；代G；

测I；代G量程：20mV～200mV～2V～20V；

4、加热器FMQH（详见10-11）；温控仪FMQT（详见10-11）

型  号

名  称

功 能 和 技 术 指 标

DMQJ-2A

简易非

平衡电桥

1、配合热敏电阻进行测温实验。

2、测量准确度：2%。

DMQJ-3

教学用

非平衡电桥

1、可根据教学需要接成单桥、双桥、非平衡电桥。

2、Rx向上变化，Rx向下变化75%。

3、准确度：单桥±0.2%，双桥±1%，非平衡电桥±1%。

DMQJ-5

教学用

多功能电桥

1、根据教学特点设计的新一代多功能开放式电桥，可组成单臂、双臂、功率电桥、非平衡电桥。

2、集合了二端法、三端法、四端法三种测量方法。

3、仪器内置电压型检流计和电流型检流计，可单独选择使用，也可同时使用，各具三档量程。

4、仪器内置标准电阻，工作电压可多档选择。

5、测量范围：

   二端、三端电桥：1Ω～11.111MΩ

   双臂电桥: 10^-6Ω～111.11Ω

   非平衡电桥: ±R_x0

6、平衡桥：准确度等级0.1级；非平衡桥：1级。

⑤自组式教学电桥

型  号

名  称

功 能 和 技 术 指 标

DMQJB

板式

单双臂电桥

宽尺双刻度,双滑线双滑键,结构创新,造型高雅玲珑剔透,物理模型直观简洁,启迪思维,是突破双桥教学难点的法宝。尺长1m,Z小分度1mm,每条电阻丝7Ω,接触良好,数据准确。

单双

两用

DMQJD

板式单臂电桥

造型高雅玲珑剔透, 尺长1m,Z小分度1mm,电阻丝7Ω

单桥

DMQK

同步电阻箱

用于（教学中）自组双臂电桥。详见3-34

DMQ-10000

万用电阻箱

用于（教学中）自组双/单臂电桥、电位差计。详见3-35

⑥　其 它 专 用 电 桥

型  号

名  称

功 能 和 技 术 指 标

BZM01

电发火头检查仪

1Ω～11.11MΩ/1mΩ/0.1%/测试电流≤3mA

DM-RT1

热（敏）电阻测试仪

0Ω～100kΩ/1mΩ/0.01%

⑦ 辅  助  器  材

型 号

名 称

功 能 和 技 术 指 标

准确度%

DMOR

被测电阻板

低、中、高三支电阻

5

DM-QR1

被测（二端）电阻箱

中阻，21档20Ω—5.6MΩ,含盲测5档

2

DM-QR2

被测（四端）电阻箱

低阻, 12档0.001Ω—10Ω，含盲测3档

2

DM-QR3

被测（二端）电阻箱

高阻，5档10MΩ-10GΩ。

10

DMBZ-01

教学标准电阻箱

10^-3Ω～10⁵Ω；

0.01

FMOB

开关保护组件

①检流计动态验零,提高调平灵敏度；②保护检流计免遭强冲击；③校准/测量/充放电等电路的点动/切换/换向；④适合多种仪器配用。

⑧　四端夹具（双臂电桥测低电阻专用）（客户需要时可配Cu、Al、Fe试棒）

型 号

规 格

试样长度

试样直径

结 构 特 点

DM-QR4

4代

0.1m～1.1m

0～φ40mm

龙门闸式/有标尺有导杆/P₂C₂可滑动可定位拉紧

DM-QR5

5代

1.5m

0～φ40mm

龙门闸式/有标尺无导杆/P₂不滑动C₂可定位拉紧

DM-QR6

6代

1.5m

0～φ50mm

台钳式/有标尺无导杆/ P₂不滑动C₂可拉紧

DM-QR7

7代

测平板1.5m

测平板0～φ100mm

卧室/有标尺无导杆/ P₂不滑动C₂可拉紧
