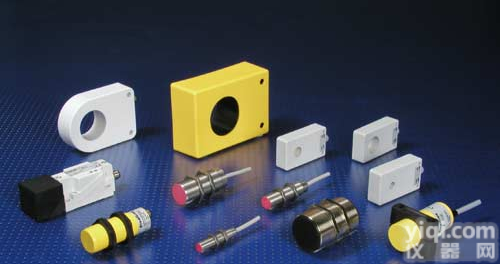

接近开关/山东昌润TE交流电感式接近开关

型 号     NPN       TE-12N4C      TE-12NC4C   TE-18N8C      TE-18NC8C

PNP TE-12P4C      TE-12PC4C    TE-18P8C      TE-18PC8C

检测体    铁块 12×12×1mm     铁块 30×30×1mm

约定距离       4mm       8mm

检测距离       0-3.2mm 0-6.4mm

频率       ≤400HZ ≤200HZ

回差       小于10%约定距离

电源电压       DC12V-24V（DC 10-30V）

压降       ≤2v（at DC 24V 200mA）

环境温度       -10℃～+65℃（-25℃～+70℃）

绝缘强度       ≥100MΩ（at DC 500V）

绝缘强度       AC 1000V 1min （at 50/60Hz）

指示       LED （NPN型 Red LED、PNP型 Green LED）

防护等级       IP66（IEC）

材料       Case:黄铜 Face:树脂

交流电感式接近开关

型 号     NO  TE-SY10C      TE-SY20C      TE-SY35C

       NC  TE-SYC10C   TE-SYC20C   TE-SCY35C

约定距离       10mm     20mm     35mm

检测距离       0-8.0mm 0-16.0mm      0-32.0mm

频率       ≤20HZ   ≤20HZ   ≤20HZ

回差       小于10%约定距离

电源电压       AC90V-25V

环境温度       -10℃～+65℃（-25℃～+70℃）

绝缘电阻       ≥100MΩ（at DC 500V）

绝缘强度       AC 1000V 1min （at 50/60Hz）

材料       Case:树脂 Face:树脂

交流二线电感式接近开关

型 号     NO  TE-18Y5C      TE-22Y10C    TE-30Y15C

       NC  TE-18YC5C    TE-22YC10C  TE-30YC15C

约定距离       5mm       10mm     15mm

检测距离       0-4mm    0-8mm    0-12mm

频率       ≤20HZ   ≤20HZ   ≤20HZ

回差       小于10%约定距离

电源电压       AC90V-25V

环境温度       -10℃～+65℃（-25℃～+70℃）

绝缘电阻       ≥100MΩ（at DC 500V）

绝缘强度       AC 1000V 1min （at 50/60Hz）

材料       Case:黄铜 Face:树脂

四、动作距离（Sa）设定

1、接近开关的动作距离请设定在80%标准动作距离（Sn）内，以免开关工作受温度、电压等影响。

2、当检测其他金属时，开关有不同的动作距离。

3、当接近开关用作测量动作频率或其他高速场合，请将接近开关的动作距离设定在1/2标准距离处，开关在此位置可获得的动作频率。

4、电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。

五、电容式接近开关的使用说明

1、电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测体的导电率和介电常数、吸水率、体积的不同，故相应检测距离也不同，对于接地的金属可获得的检测距离。

2、不同检测体的检测距离。

3、电容式接近开关不宜安装在高频电场附近，如高频焊机、超声波发生器等，以免发生误动作。

4、电容式接近开关的动作距离是可调的，以适应不同的检测体的检测，因此在安装时都必须经过调整，调整方法请按以下步骤。
