磁栅尺,磁性尺,磁尺,进口磁栅尺,磁头

产品信息
REDA磁栅尺有着金属读头,更耐用,磁栅尺有本公司制作的专用型材保护磁带,有更好的防止油污铁屑等外界因素,高精度。
适合大型机床,镗床,铣床,车床

是否提供加工定制:是 品Pai:REDA 型号:MST05C
种类:位移 材料:金属 材料物理性质:其他
材料晶体结构:其他 制作工艺:集成 输出信号:数字型
防护等级:IP67 线性度:--(%F.S.) 迟滞:--(%F.S.)
重复性:--(%F.S.) 灵敏度:高 漂移:无
分辨率:0.005mm

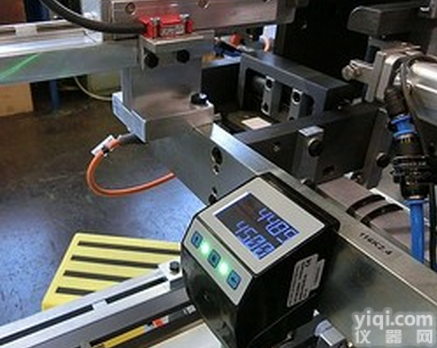

MS机床专用磁栅尺磁栅尺

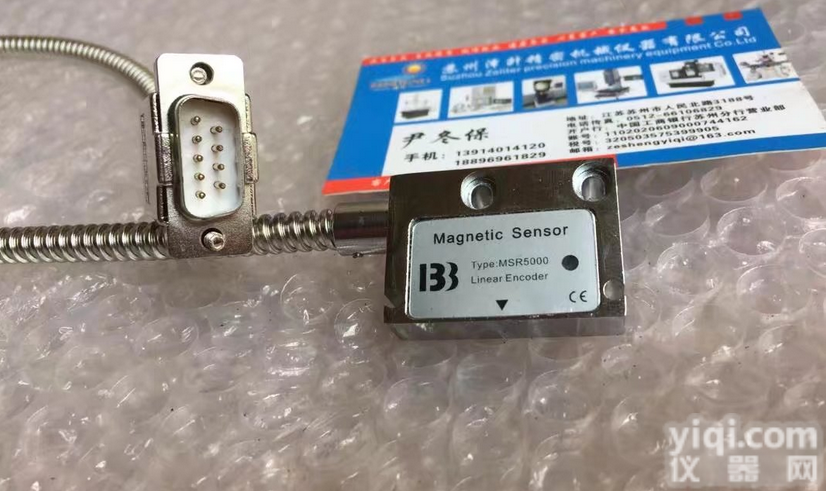

读数头特性概述







l         直线位移传感器尺带由间距为5+5mm的尺带MB50和起保护作用的不锈钢带(可选)组成。安装非常方便。

l         小尺寸读数头

l         尺带也可选用专用安装铝材,专用保护钢带,专用安装支架、专用防护罩 具有更好的防油、防水、防尘等特点。

l         金属螺旋线缆,可更好的防复杂环境的电气干扰,Z长可以接100米导线,可正常计数。









读数头机械和电气特性



机械特性

l         金属不锈钢外壳读数头。

l         两个U型安装孔固定读数头。

l         安装公差范围大。

电气特性

l         TTL5V信号输出时,导线采用金属屏蔽线,更有的抗干扰能力。

l         信号具有良好的稳定性。

l         速度超过1m/s应使用“专用线缆”。



MS



参考信号

每5mm(C)

尺带规格

5+5mm

分辨率

5,10,25,50,62.5,100µm

精度2

±25µm

重现性

±1 脉冲

线缆

5芯或者8芯

输出形式

LINE-DRIVER

PUSH-PULL

线缆(标准长度5米)

读头-直线位移传感器带距离

0.1~2.5mm

Z小卷绕半径60mm

供电电压

5VDC±5%

10~30VDC±20%

连接线

LINE-DRIVER

PUSH-PULL

消耗电流(无负载)

40mAMAX

黄色

A

A

消耗电流(带负载)

120mAMAX5VRL=120Ω)

60mAMAX28VRL=1.2kΩ)

绿色

B

B

粉红色

Z

Z

红色

V+

V+

黑色

V-

V-

相位偏移

90°±5°

屏蔽线





速度

6m/s(MS T 5)

12m/s(MS T 10)

蓝色





白色





抗振动

100m/s2[10Hz~2000Hz]

灰色





抗冲击

1000m/s2(11ms)



通常读数头提供5m线缆。

可以根据需要提供长线缆,线长如下:

LMAX=50m(读头线缆)

LMAX=100m5m读头线缆+延长线缆1

防护等级

IP 67 DIN 40050/IEC 529

工作温度

-20°~85℃

储存温度

-20°~85℃

湿度

100%不凝结

读数头重量

50g

电气保护

电源极性倒置保护

输出短路电流保护





读数头订货代码

类型

输出信号类型

分辨率

零点

供电电压

线缆



MS

X

XX

X

XX

XXX



MS

Tline-driver

H :push-pull

05= 5µm

10= 10µm

……

C=5mm



055V

2410~30V

M05= 5m     M10= 10m





REDA



读数头输出信号图表







读数头电压衰减图





读数头机械尺寸图













REDA



尺带技术参数




尺带规格

5+5mm

20°时的精度

0.02mm/m

宽度

10mm

厚度

1.45mm

测量长度

100m

膨胀系数

10.5*10-6/k

Z小弯曲半经

130mm

操作温度

-40°~120°

保存温度

-40°~120°




尺带尺寸图







读数头-尺带安装公差





REDA

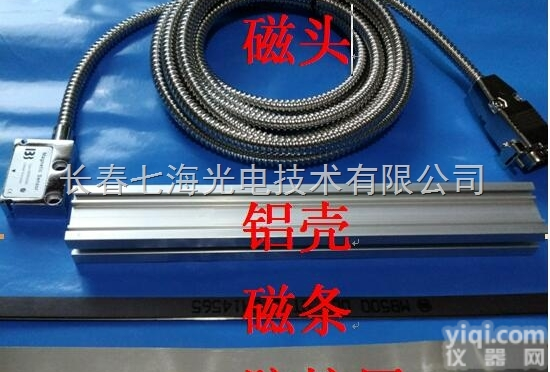

型材-尺带-读数头安装示意图及尺寸图










 型材读头效果图
