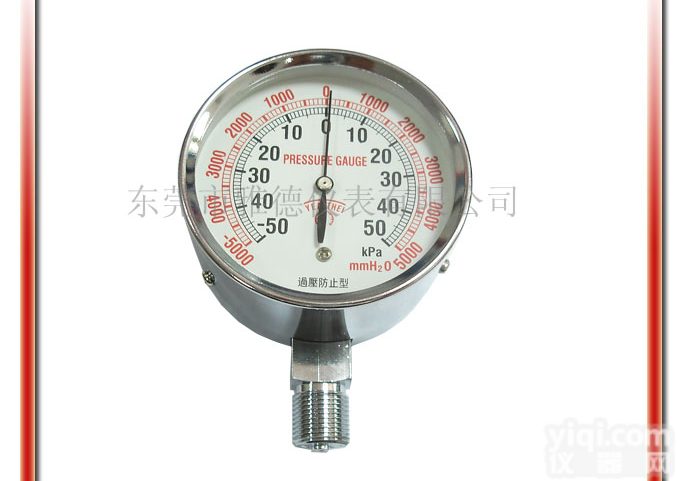

YE系列膜盒压力表的产品介绍：
概述
膜盒压力表适用于测量对铜合金不起腐蚀作用，无危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，本仪表可以就地安装并现场指示。YE-75膜盒压力表具有体积小等特点，已批量出口日本等国家。
主要技术指标
标度范围、精确度等级及重量



型号	标度范围KPa
	正压	负压	正负压	精确度等级	重量kg
YE-60 YE-75 YE-100 YE-150	0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40	-1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0	-0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20	2.5	0.5

●工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
●温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
导（测）压系统及外壳等主要零件的材质


零件名称	材料Pai号
接头	黄铜HPb59-1
膜盒	锡青铜QSn6.5-0.01
齿轮传动机构	铜HPb59-1
表壳、罩壳	冷轧钢板20

结构原理
仪表由测量系统（包括接头，波纹膜盒等），传动机构（包括拔杆机构，齿轮传动机构），指示部件（包括指针与度盘）和外壳（包括表壳、衬圈和表玻璃）所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
外形尺寸


型号	D	H1	L	d	h	□S
YE-75	71	14		M20×1.5	14	□17
YE-100	100	90	20	M20×1.5	17	□22
YE-150	150	118	20	M20×1.5	17	□22
