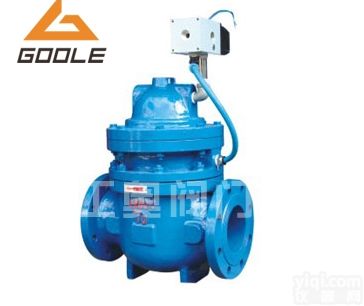

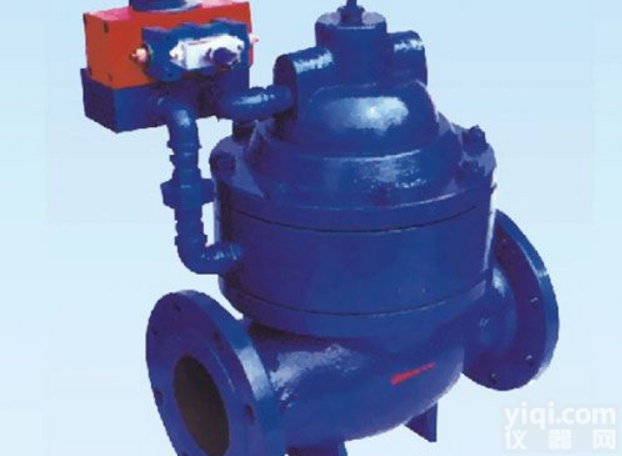

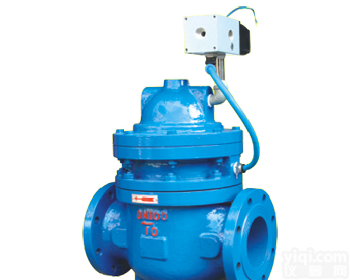

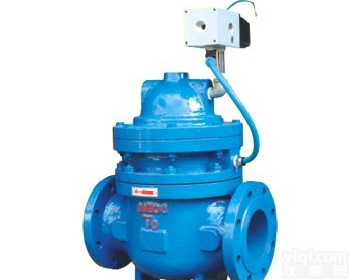

J841X电磁液动隔膜排泥阀

J841X电磁液动隔膜排泥阀

J841X系列电磁液（气）动隔膜排泥阀用途：

1、         供介质为液，气的管道上作截流设备，特别是启动频繁之处。

2、         供各型净化设备及池子作于排泥、排污用。

一、      J841X系列电磁液（气）动隔膜排泥阀技术参数：

公称压力：1.0MPa

使用温度：常温

驱动介质：清水、气、油（订货时注明）

驱动压力=管道实际压力+0.2MPa

电磁阀线圈电压：DC24    AC220（订货时注明）

阀体、阀盖、压力室、阀板材料：HT200、QT400-15

法兰连接标准：GB/T17241.6-98

试压标准：QB/T13927-92

二、      J841X系列电磁液（气）动隔膜排泥阀工作原理：

排泥阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,本产品由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。

本产品由电磁换向阀、隔膜式压力腔及主阀体等三部组成。驱动压力源靠外部大于管道本身压力加0.2MPa左右长期供应，只需对电磁换向阀通电或断电便能改变流体进图隔膜上下腔，从而带动阀板升或降，起到主阀体的通断。

三、      J841X系列：电磁波、气动隔膜排泥阀外形、法兰连接尺寸表：

四、      J841X系列电磁液（气）动隔膜排泥阀订货须知：

本公司生产的各类液动，气动排泥阀出厂前每只按GB/T13927-92的标准试压，并持续2分钟无渗漏方为合格品，使用时只需要将外表及孔腔清洗干净，不必将阀门拆开和调整变动，可直接连接相同规格压力的法兰或阀门安装使用。

活塞上的密封件L型皮碗，其密封性能良好,经久耐用.皮碗选用耐磨丁晴橡胶,其寿命达五年以上,经用户使用后,从反反馈的信息来看,有的使用长达十年以上,才需要更换.阀杆与支承座之间装有O形圈完全防了此处漏水现象的产生.
