氟塑料绝缘聚氯乙烯护套耐高温控制电缆

产品信息
本产品适用于交流额定电压450／750V及以下，作电器仪表及自动化仪表及自动化控制系统的信号传输线。
氟塑料绝缘聚氯乙烯护套耐高温控制电缆
      本产品适用于交流额定电压450／750V及以下，作电器仪表及自动化仪表及自动化控制系统的信号传输线。
一、生产执行标准
      采用企业标准
二、使用条件
      1、工作温度：导体长期工作温度不超过200℃，环境温度不超过105℃；
      2、额定电压U0／U；450／750V；
      3、环境温度：固定敷设－40℃；非固定敷设－15℃；
      4、Z小弯曲半径：非铠装电缆不小于电缆外径的6倍；铠装电缆不小于电缆外 径的12倍。
三、型号、名称及用途
型号
名 　　　　　称
用 途

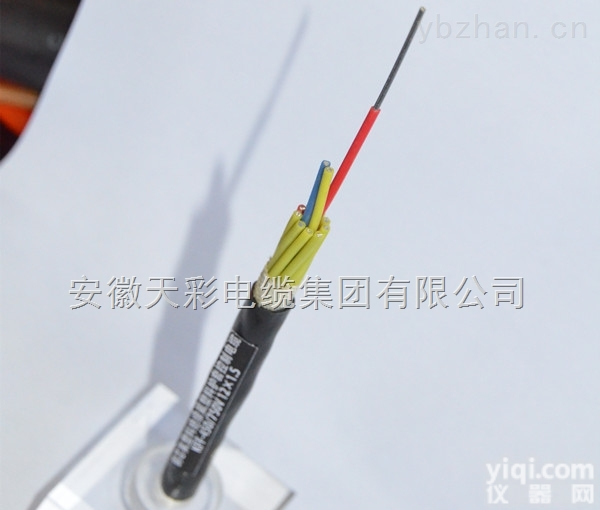

KFV
铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆
敷设在
环境温
度为-40
~105℃
场合中
KFPV
铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆

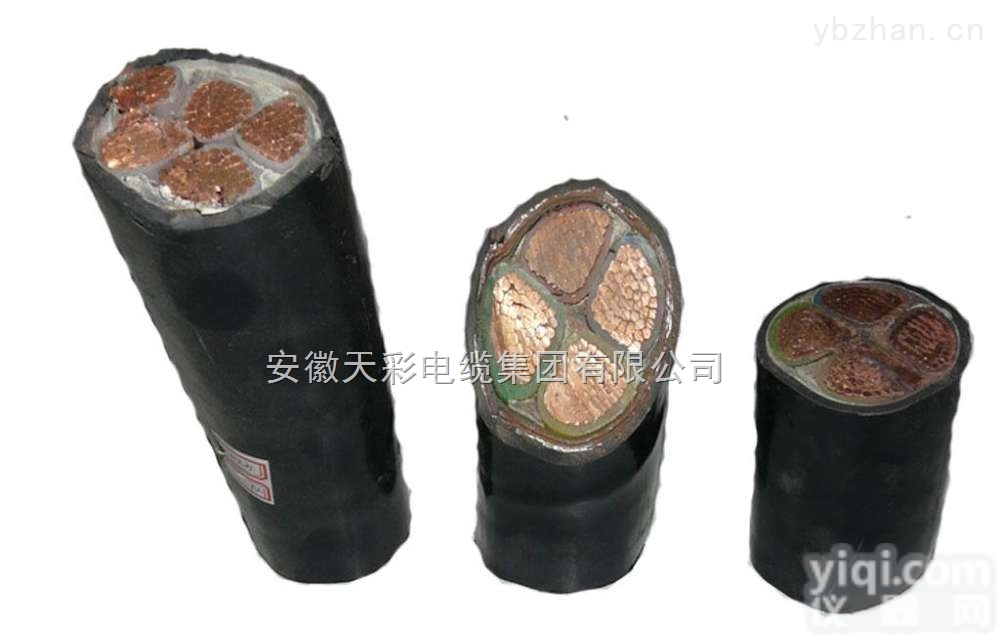

KFP1V
铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套镀锡铜丝屏蔽控制电缆

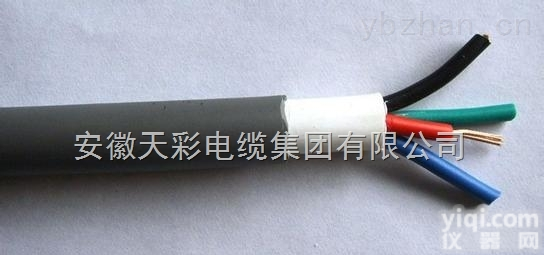

KFV22
铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆
KFVX
镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制缆
KFPVX
镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆
KFP1VX
镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套镀锡铜丝屏蔽控制电缆
KFX
镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆
注：K-控制电缆系列代号；F-F46绝缘；P-铜丝屏蔽；P1-镀锡铜丝屏蔽；X-镀锡铜芯；105-105℃阻燃型PVC
四、主要技术参数

项目

技术指标

导体直流电阻

0.5m㎡

0.75m㎡

1.0m㎡

1.5m㎡

2.5m㎡

20℃
(Ω/km)

镀层

不镀锡

镀锡

不镀锡

镀锡

不镀锡

镀锡

不镀锡

镀锡

不镀锡

镀锡

AB类

36.0

36.7

24.5

24.8

18.1

18.2

12.1

12.2

7.41

7.56

R类

39.0

40.1

26.0

26.7

19.5

20.0

13.3

13.3

7.98

8.21


实验电压(V/min)

2500

绝缘电阻(MΩ·Km)

20℃ 时≥500

阻燃性能

高于C级

五、产品规格
导体种类
导体标称截（mm2）
芯 数
0.5
0.75
1.0
1.5
2.5

导体结构

A
B
R

1/0.8
7/0.3
16/0.2

1/0.97
7/0.37
24/0.2

1/1.13
7/0.43
32/0.2

1/1.38
7/0.52
30/0.25

1/1.78
7/0.68
49/0.25

推荐芯数为：2、3、4、5、6、
7、8、9、10、12、14、16、
18、19、20、24、27、30、37、
44、48、52、61等

六、电缆规格尺寸
      详情请拨打我们的服务电话/68657218-8012-8013
七、交货长度
      1、12芯以下为1000m，14芯以上为500m，允许30m以上短段交货，数量不超过交货总长度的10％。
      2、根据供需双方协议允许任何长度交货，长度计量误差为±0.5％。
