概述

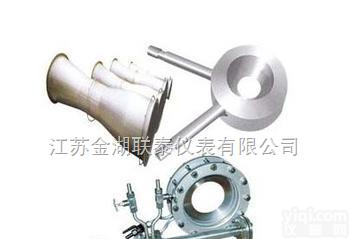

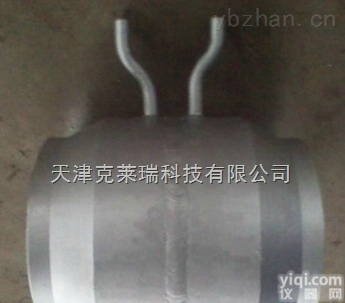

    JD—BP标准喷嘴亦称ISA1932喷嘴，具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点，适用于电厂高温高压蒸汽热网管道流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。
适用范围
    1、 公称直径：50mm≤DN≤500mm
    2、 公称压力：PN≤32MPa
    3、 孔径比：0.30≤β≤0.8
    4、 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤107
                    0.44≤β≤0.8时，20000≤ReD≤107
    5、精度：1级
结构形式
   标准喷嘴由垂直于轴线的入口平面部分Ａ、圆弧形曲面Ｂ和Ｃ所构成的入口收缩部分、圆筒形喉部Ｅ和为防止边缘损伤所需的保护槽Ｆ组成，其取压方式上游采用角接取压，下游可按角接取压设置，也可设置与较远的下游处。喷嘴总长度：

    当0.30≤β≤2/3时，喷嘴长度=0.6041d

    当2/3≤β≤0.80时，喷嘴长度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d
