双通道隔离安全栅

• 集检测和操作功能于一体
• 通道：直流电流或电压本安输入，第二通道：4~20mA 本安输出
• 配合DCS/PLC等控制系统或其它单元组合仪表应用。
• 连接至控制系统：各款 DCS/PLC集检测和操作功能的AI、AO卡。
• 适用于连接的现场设备：适用于连接现场直流电流或电压信号；第二通道的输出端适用于连接现场的阀门定位器,电气转换器等本安设备。
• 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区。
• 安装与端子接线： 35 mm 标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。

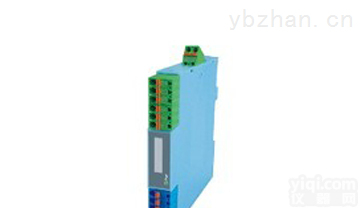

直流信号双通道隔离安全栅
是集检测和操作功能于一体的信号过程处理接口仪表。
该隔离安全栅采用独立的直流电源供电，供电电源-输入-输出之间隔离。

• 供电电源
  电源电压：20～30VDC
  电源指示：通电时，LED 电源灯亮绿色
  电流消耗（24VDC供电时）：< 80mA
• 通道－－模拟量直流信号本安输入
  本安侧输入
  输入通道
  电流信号：4～20mA；0～20mA；其它指定电流
  电压信号：1～5V；0～5V；0～10V；其它指定电压
  输入阻抗：电流输入时 50Ω； 电压输入时≥500KΩ
  非本安侧输出
  输出电流：4～20mA；0～20mA；0～10mA； 其它指定电流
  输出电压：1～5V；0～5V；0～10V；其它指定电压
  电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
  电压输出阻抗： ≤500Ω
• 第二通道－－模拟量本安输出
  非本安侧输入： 4～20mA
  本安侧安输出： 4～20mA
  输出负载：0～750Ω
  输出纹波： < 10mVp-p
• 综合主要技术参数
  标准精度：±0.1%
  温度漂移：±0.015% / ℃
  开机响应时间：< 1s （10～90％）
  电源变化影响：±0.1% （20~30VDC 允许电压范围）
  隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
  绝缘电阻：输入-输出-电源之间  ≥100MΩ / 500VDC
  工作环境温度： -20～＋60℃
  外形尺寸：厚度×高度×长度＝16×116×110（mm）
• 安全防爆认证参数
  防爆等级标志： [Exia]IIC
  安全认证参数：    Um = 250V    Uo = 28V     Io = 93mA
                           Po = 0.65W    Lo = 2.4 mH    Co = 0.03μF
